Tryskací kabiny na výrobky z 3D tisku

U výrobků zhotovených technologiemi 3D tisku MJF, SLS, EBM nebo SLM (v práškovém loži) je zpravidla nutné provést ještě následné operace. Jedná se o čištění, případně úpravu povrchu (shotpeening). V našem sortimentu proto naleznete tryskací kabiny NORMFINISH 3D, určené pro tyto účely. Jedná se o automatická zařízení nebo stroje umožňující automatické nebo ruční tryskání. Kabiny NORMFINISH 3D jsou k dispozici ve variantě CLEAN pro čištění výrobků z 3D tisku nebo ve variantě SMOOTH umožňující také úpravu povrchu těchto výrobků.

Varianta CLEAN pro čištění

Čištění (depowdering) je prováděno tryskáním, při kterém jsou z výrobku odstraněny částice prášku a/nebo volné částice. Při těchto procesech jsou používána speciální abraziva, jejichž typ a velikost částic závisí na materiálu produktu.

Varianta SMOOTH pro úpravu povrchu

Tryskací kabiny ve variantě SMOOTH umožňují provádět jak čištění, tak i úpravu povrchu - tzv. shotpeening. Jde o proces, při kterém je povrch 3D tištěného výrobku tryskán zaobleným médiem. Ten se tak stává více kompaktním, homogenním a vizuálně i hmatatelně hladším. Dochází rovněž ke snížení pórovitosti. Shotpeening umožňuje výrazné zlepšení povrchu pro následné nanášení barvy.

Výhody

  • Lze použít většinu nekovových tryskacích materiálů (umělý korund, skleněnou balotinu, keramiku, drcené skořápky, plast) i některá kovová média velmi jemných frakcí (ocel, nerez).
  • Obsahují otočný buben a trysky s nastavitelnými režimy tryskání a ofuku.
  • Produkty jsou ofukovány ionizovaných vzduchem, aby se eliminoval vliv statické elektřiny a přilnavost prachových částic k očištěným produktů.
  • Tryskací kabiny jsou upraveny pro práci s hořlavými materiály a prachem, mají certifikaci ATEX Class II 3/-D T 125°C.

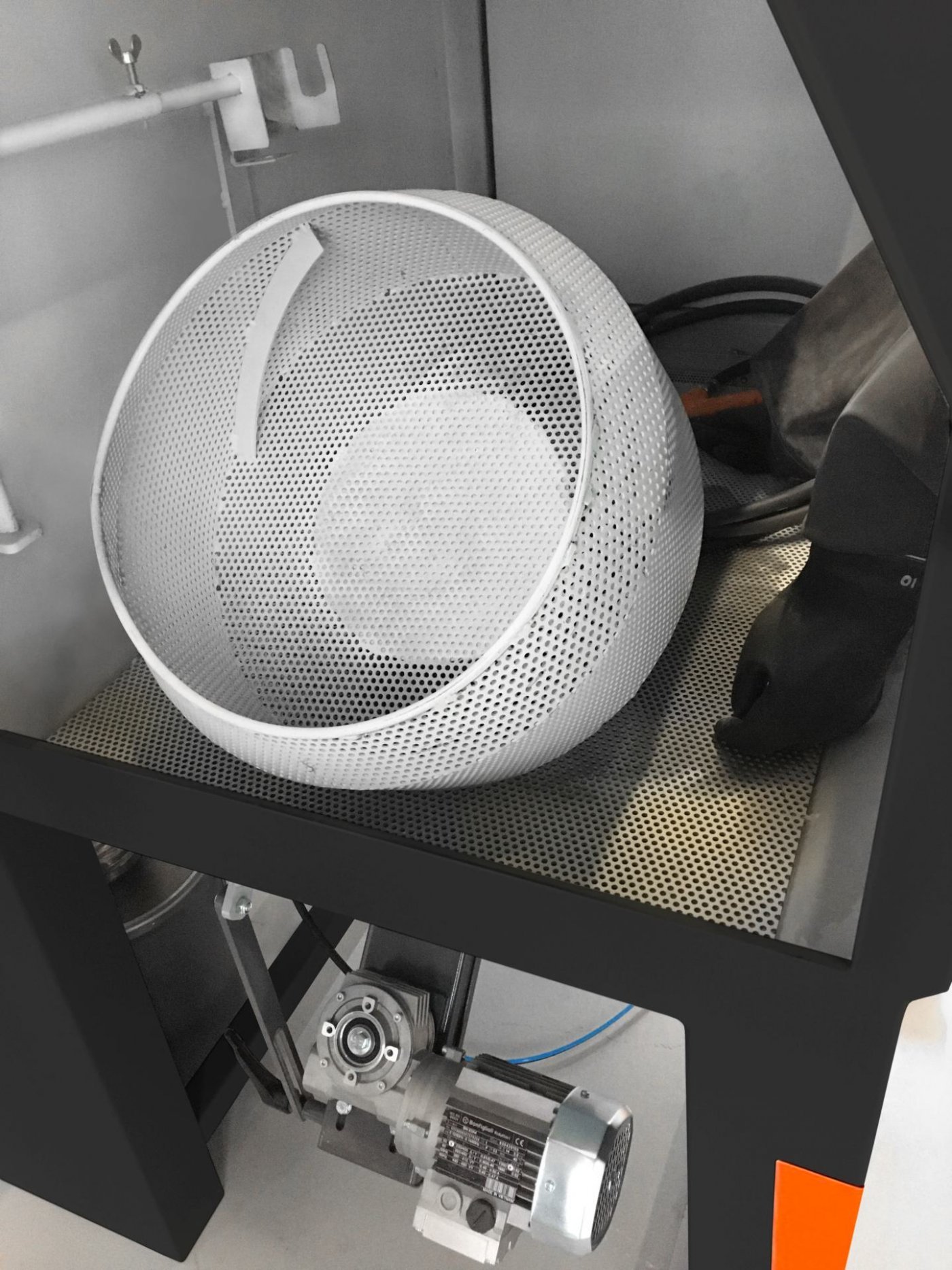

NORMFINISH 3D Solid

Tryskací kabina NORMFINISH 3D Solid představuje základní model pro automatické čištění / dokončování povrchu výrobků z 3D tisku. Je vhodná pro pravidelně se opakující menší počty. Provádí automatické tryskání malých výrobků, případně umožňuje ruční tryskání větších kusů jednotlivě. Tato tryskací kabina má ionizační jednotku jako volitelné příslušenství.

  • umožňuje seriovou produkci do objemu 10 l v jedné dávce, řízení pomocí PLC
  • úhel tryskacího bubnu lze nastavit manuálně
  • buben je opatřen měkkou vrstvou, aby byl kontakt s výrobky co nejšetrnější
  • s integrovaným ručním tryskáním
  • vybavení cyklonem pro odstranění prachu a prášku z tryskacího média
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • ověřený koncept, snadná obsluha, nízké náklady na údržbu
  • k dispozici ve verzích CLEAN a SMOOTH

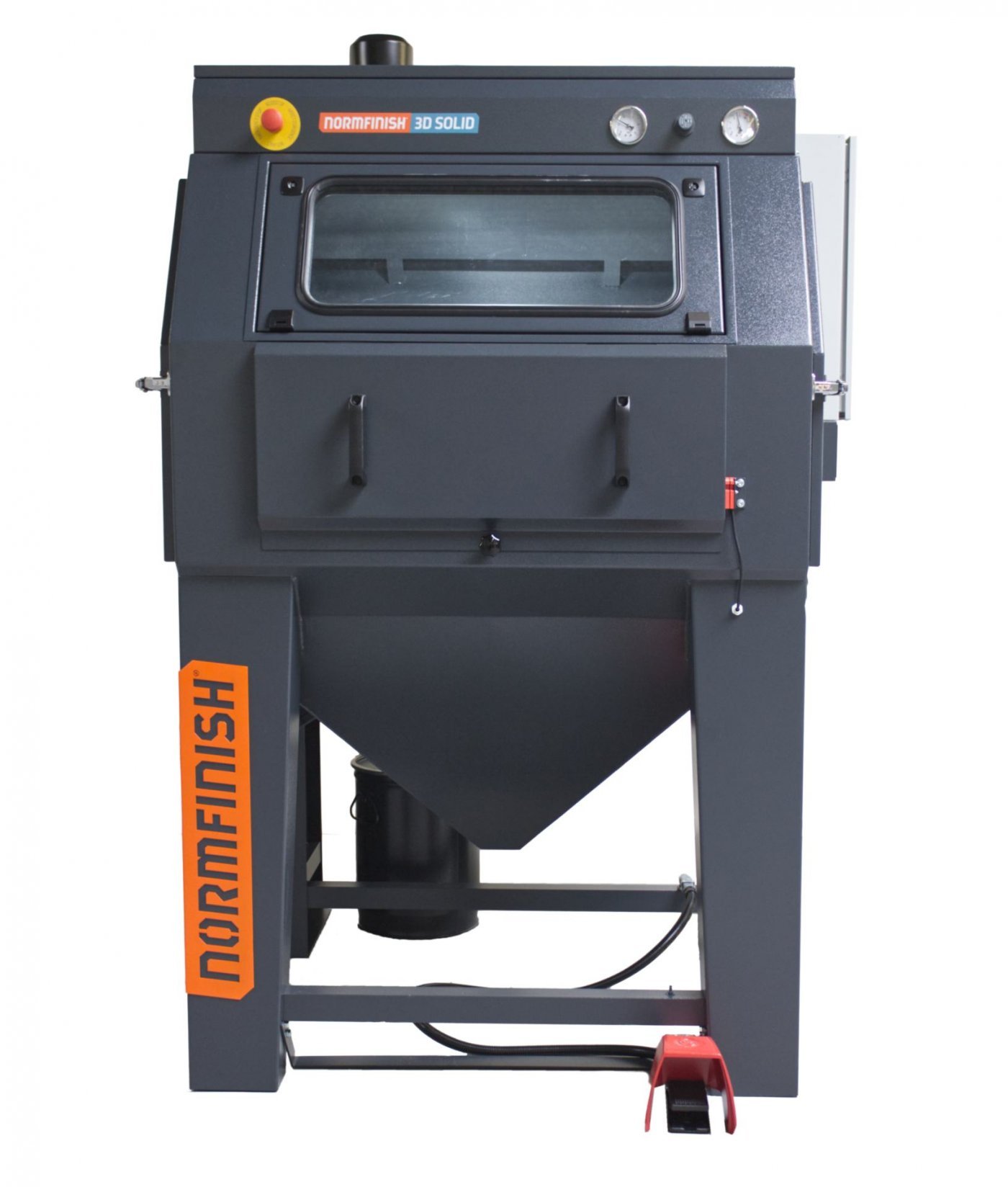

Front-Normfinish-3D-Solid-with-cover_1

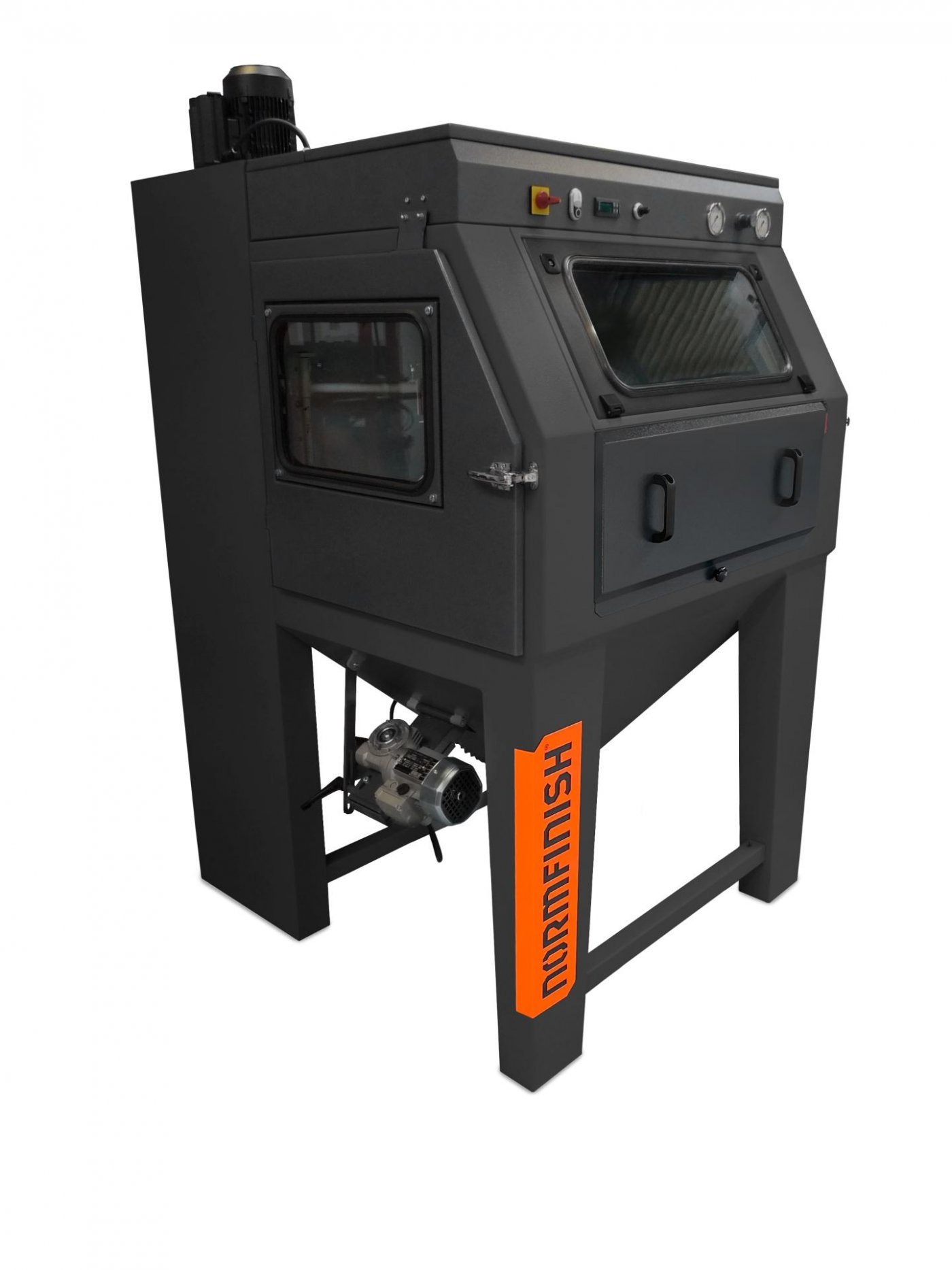

Normfinish-3D-Solid-left-side

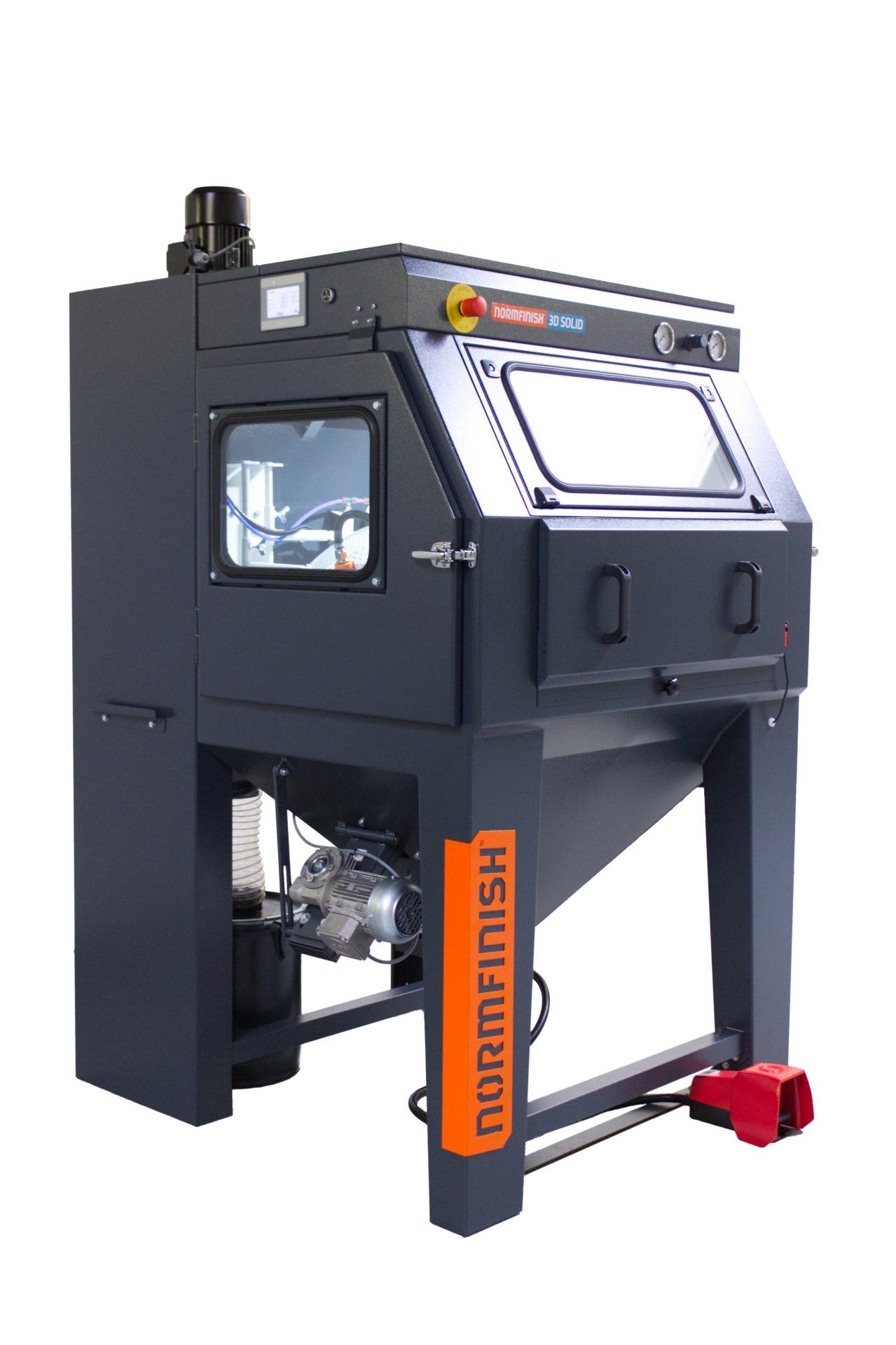

Normfinish-3D-Solid-angled-view

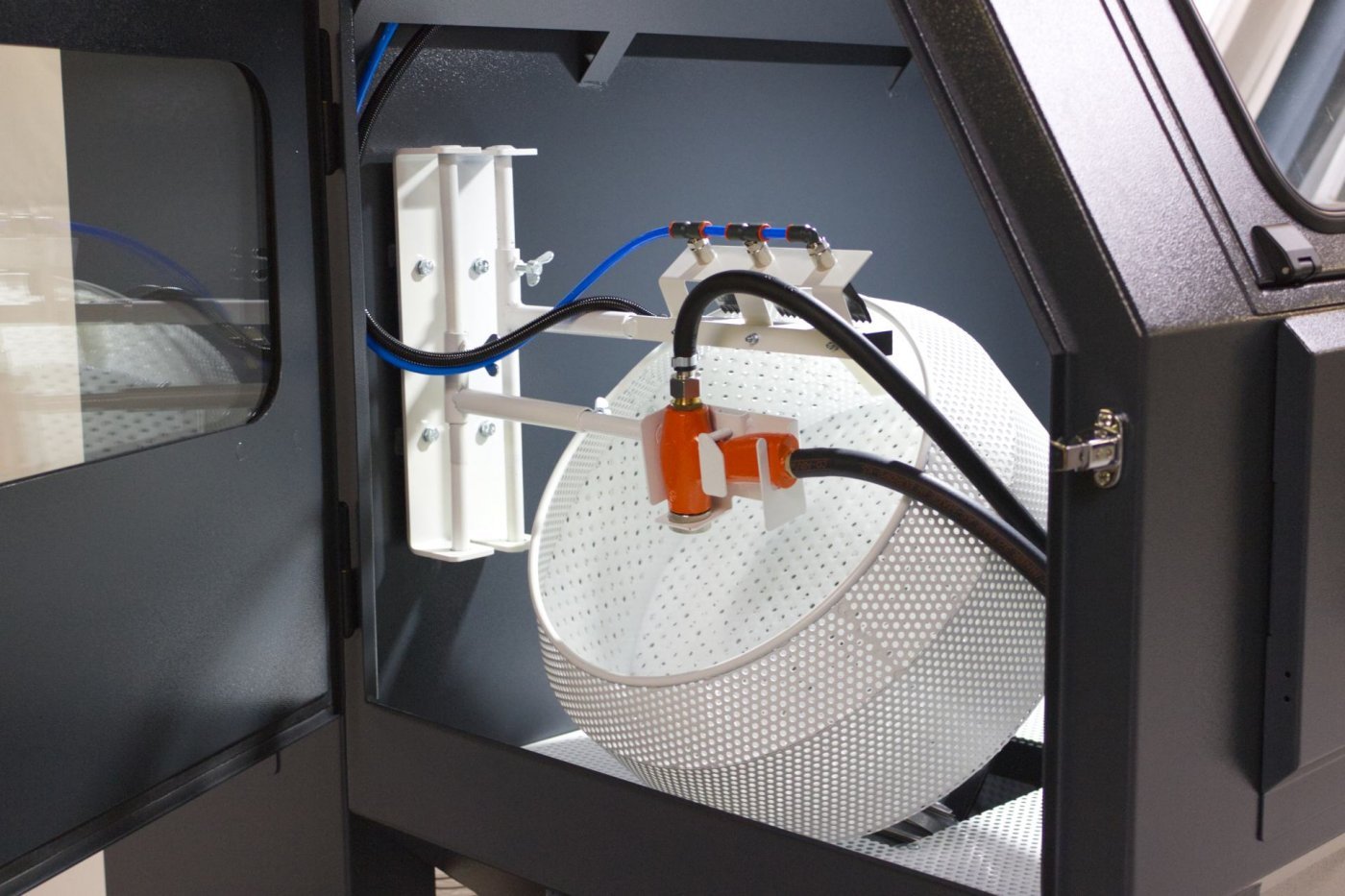

Normfinish-3D-Solid-basket-side-view

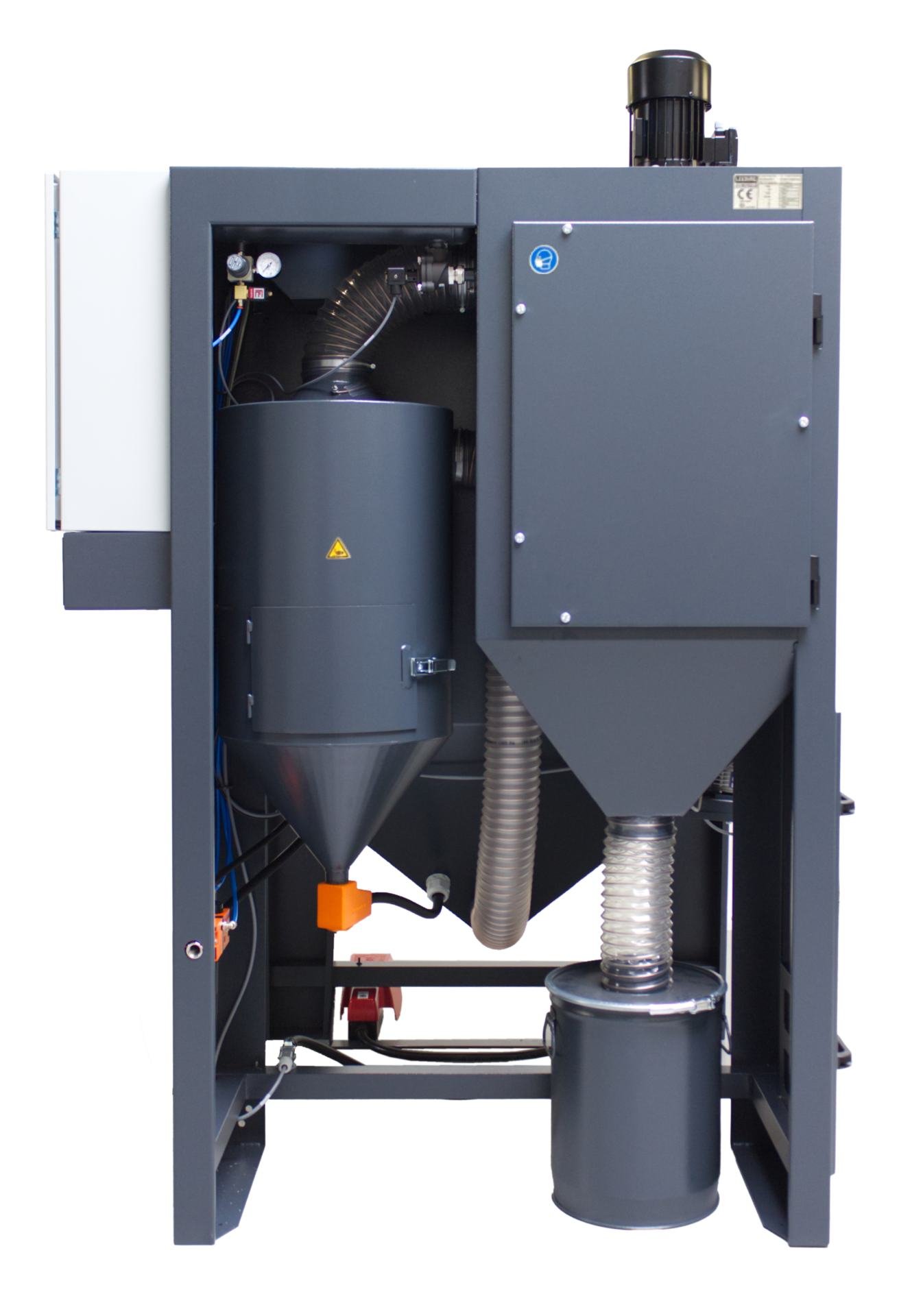

Normfinish-3D-Solid-rear-view
Normfinish-3D-Solid-inside_1
Normfinish-3D-Smart-Front

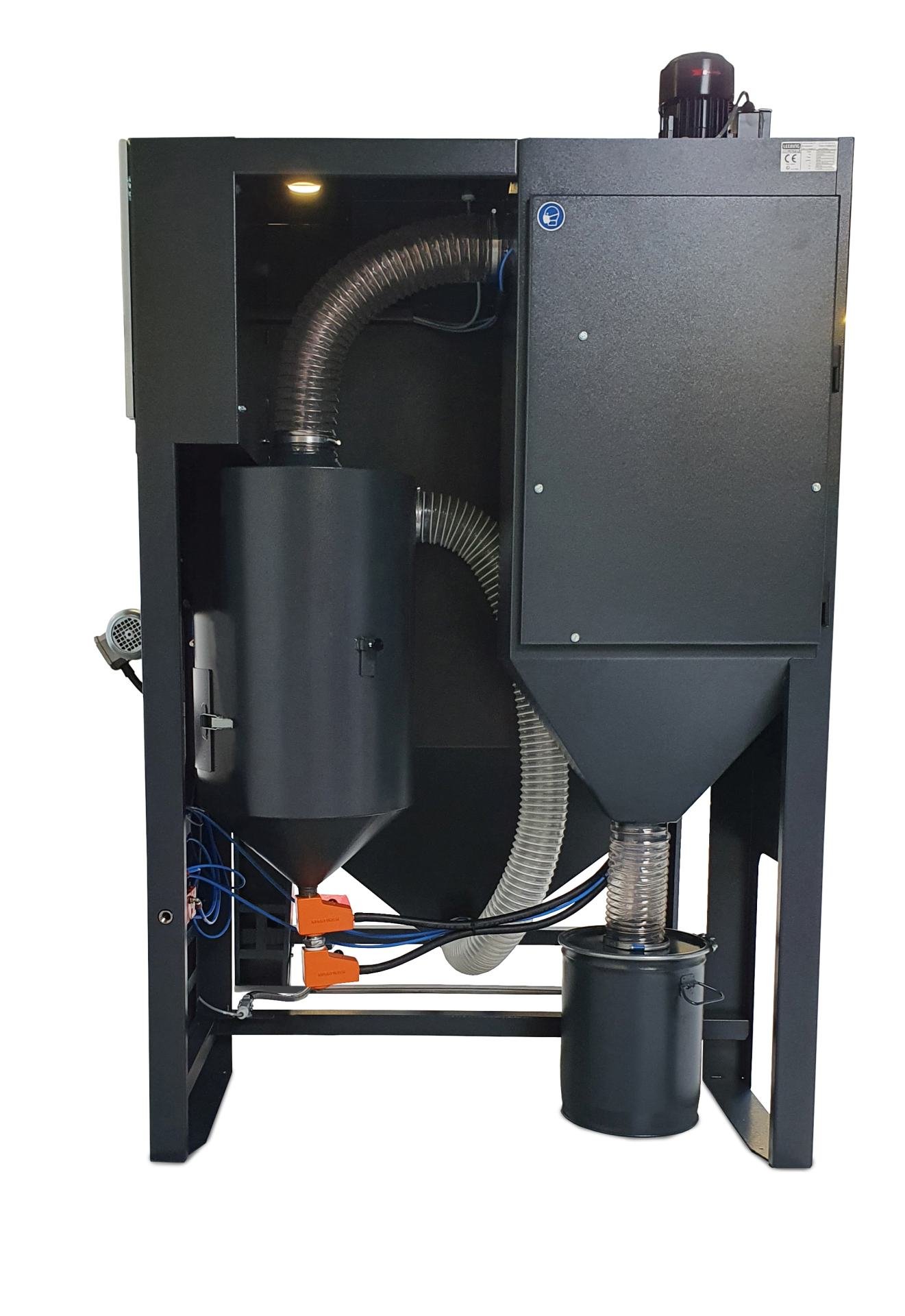

Normfinish-3D-Smart-Backside
Normfinish-3D-Smart-Basket
Normfinish-3D-Smart-open
Normfinish-3D-smart-basket-view

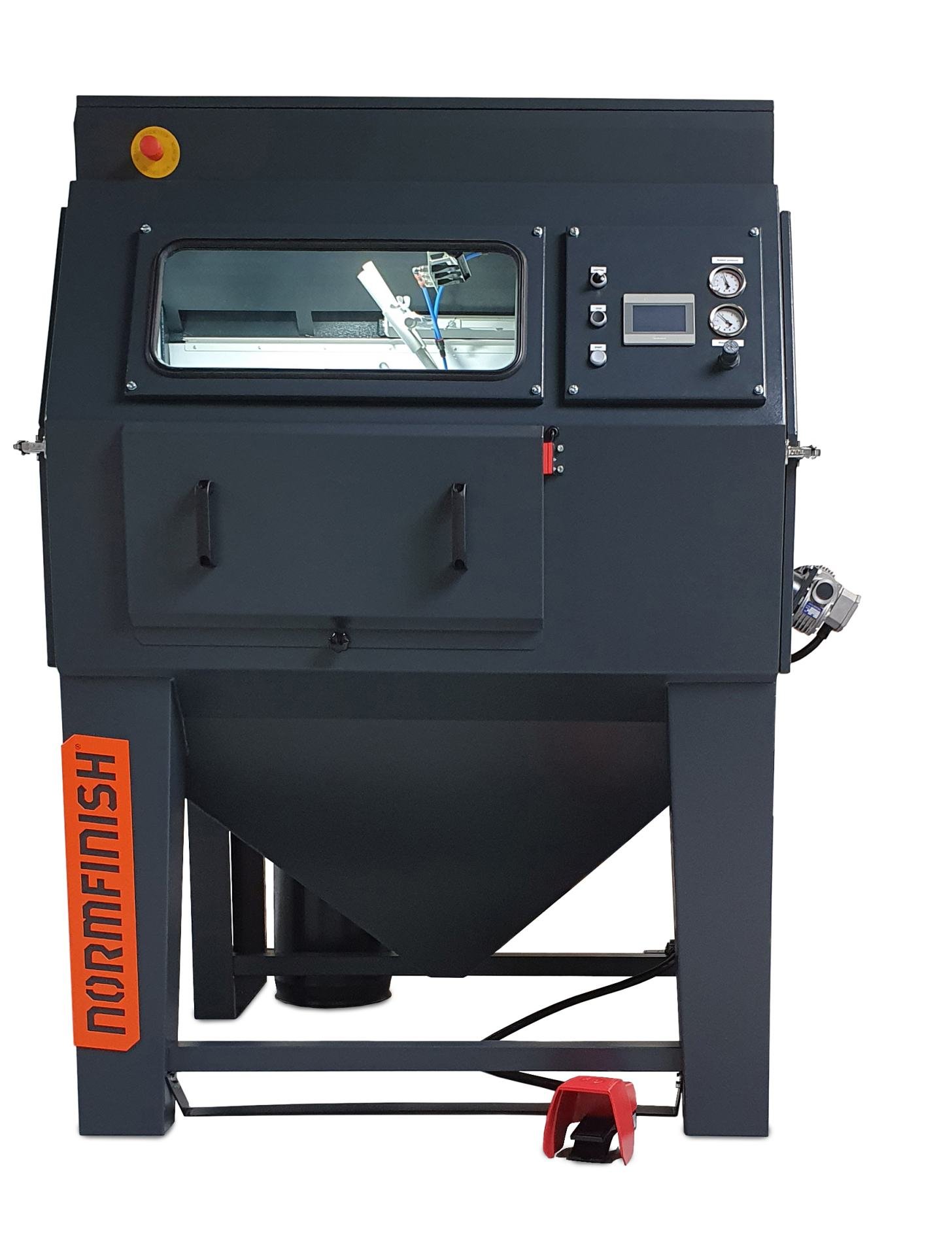

Normfinish-3D-smart-front-view
Normfinish-3D-smart-overview
Normfinish-3D-smart-rear-view

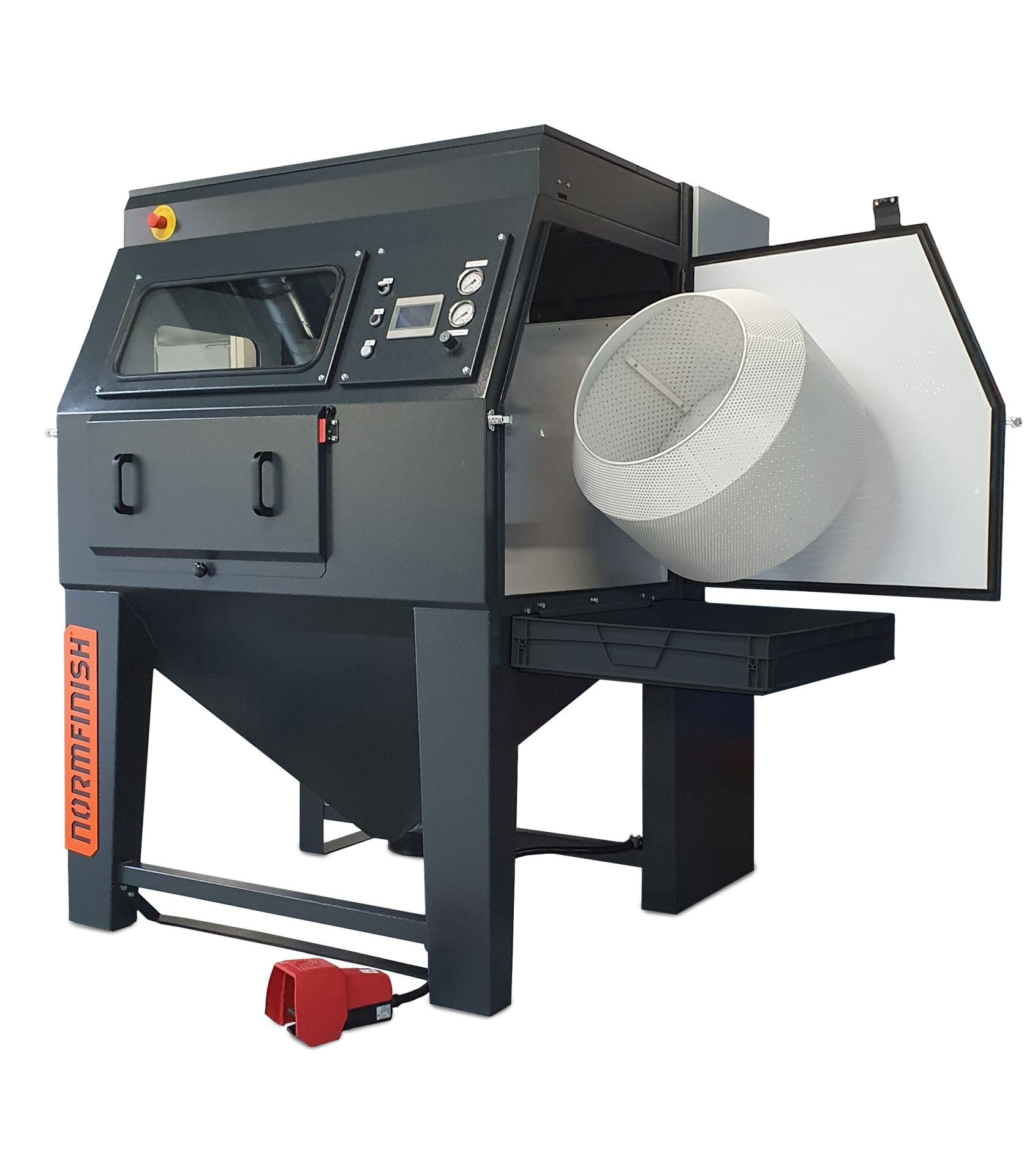

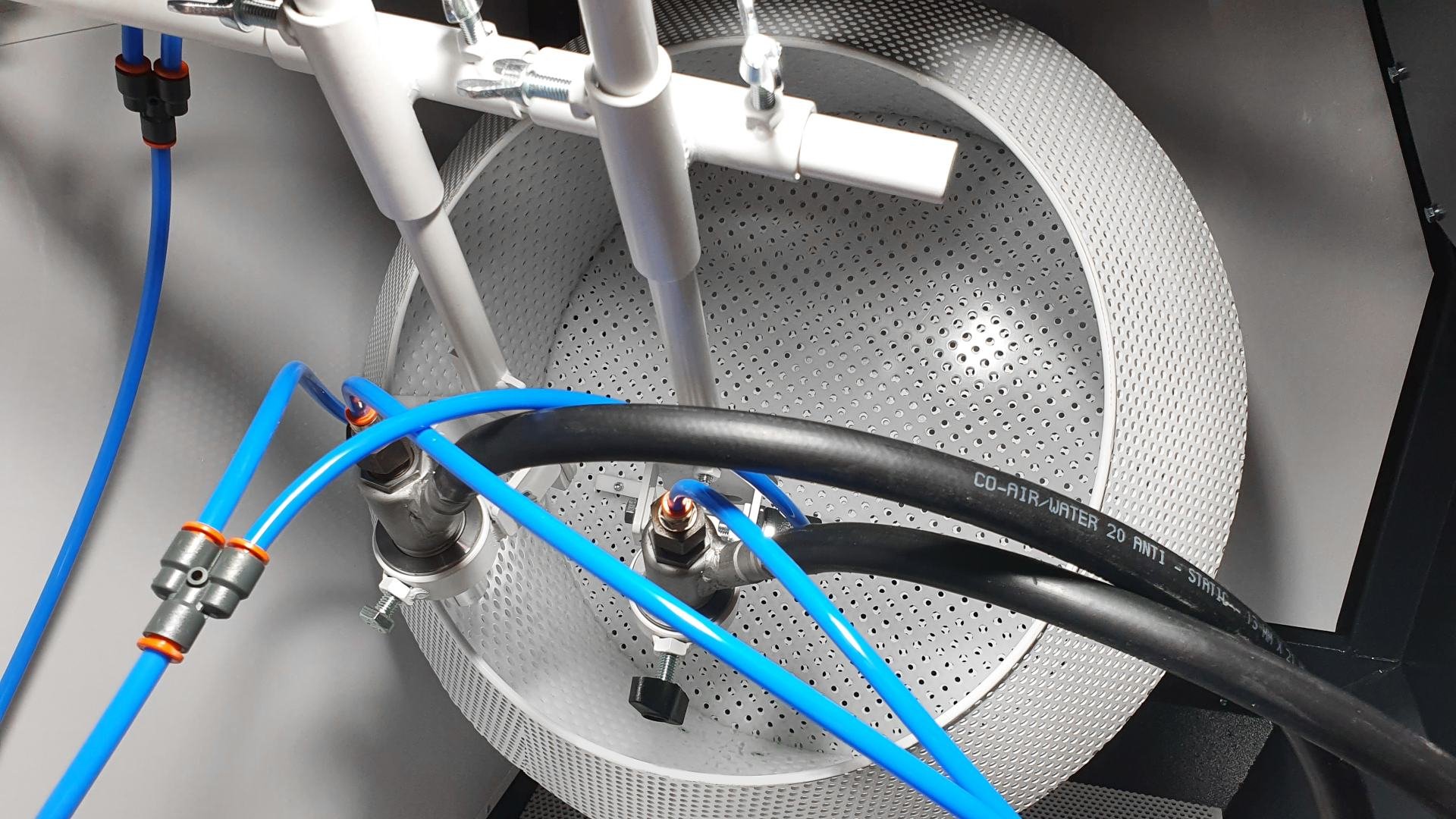

NORMFINISH 3D Smart

Tryskací kabina NORMFINISH 3D Smart je vhodná pro větší objemy často tištěných 3D výrobků. Umožňuje jejich automatické tryskání ve velkém otočném bubnu umístěném na pravých dveřích při použití 2 trysek nebo ruční tryskání z čelní strany.

  • řízení procesu pomocí PLC (nastavení doby tryskání, doby ofuku a rychlost otáčení bubnu)
  • velký buben s dvěma tryskami umožňuje seriovou produkci až do objemu 30 l v jedné dávce
  • integrovaná ionizační jednotka (ATEX) zajišťuje odstranění prachu z výrobků
  • pevně nastavený úhel bubnu, plnění a vyprazdňování probíhá vně kabiny
  • buben je opatřen měkkou vrstvou, aby byl kontakt s výrobky co nejšetrnější
  • automatické zařízení pro tryskání malých a středně velkých výrobků, které však umožňuje i ruční tryskání jednotlivých větších produktů
  • vybavena cyklonem pro odstranění prachu a prášku z tryskacího média
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • ověřený koncept, snadná obsluha, nízké náklady na údržbu
  • k dispozici ve verzích CLEAN a SMOOTH

NORMFINISH 3D DI

Tryskací kabina NORMFINISH 3D DI je konstruována pro ruční čištění jednotlivých větších výrobků z 3D tisku.

  • používá se hlavně pro tištěné produkty z kovu
  • umožňuje ruční tryskání předmětů o hmotnosti až 350 kg
  • do kabiny lze volitelně objednat otočný stůl ø 600 mm
  • je vybavena cyklonem pro odstranění prachu a prášku z tryskacího média
  • volitelně lze objednat integrovanou ionizační jednotku (ATEX) zajišťující čistší bezprašné výrobky
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • volitelně lze objednat speciální přípravu pro vybalení kovových tištěných dílů, např. z titanu
  • ověřený koncept, snadná obsluha, nízké náklady na údržbu
  • na zakázku lze vyvinout i stroj s automatizací procesu

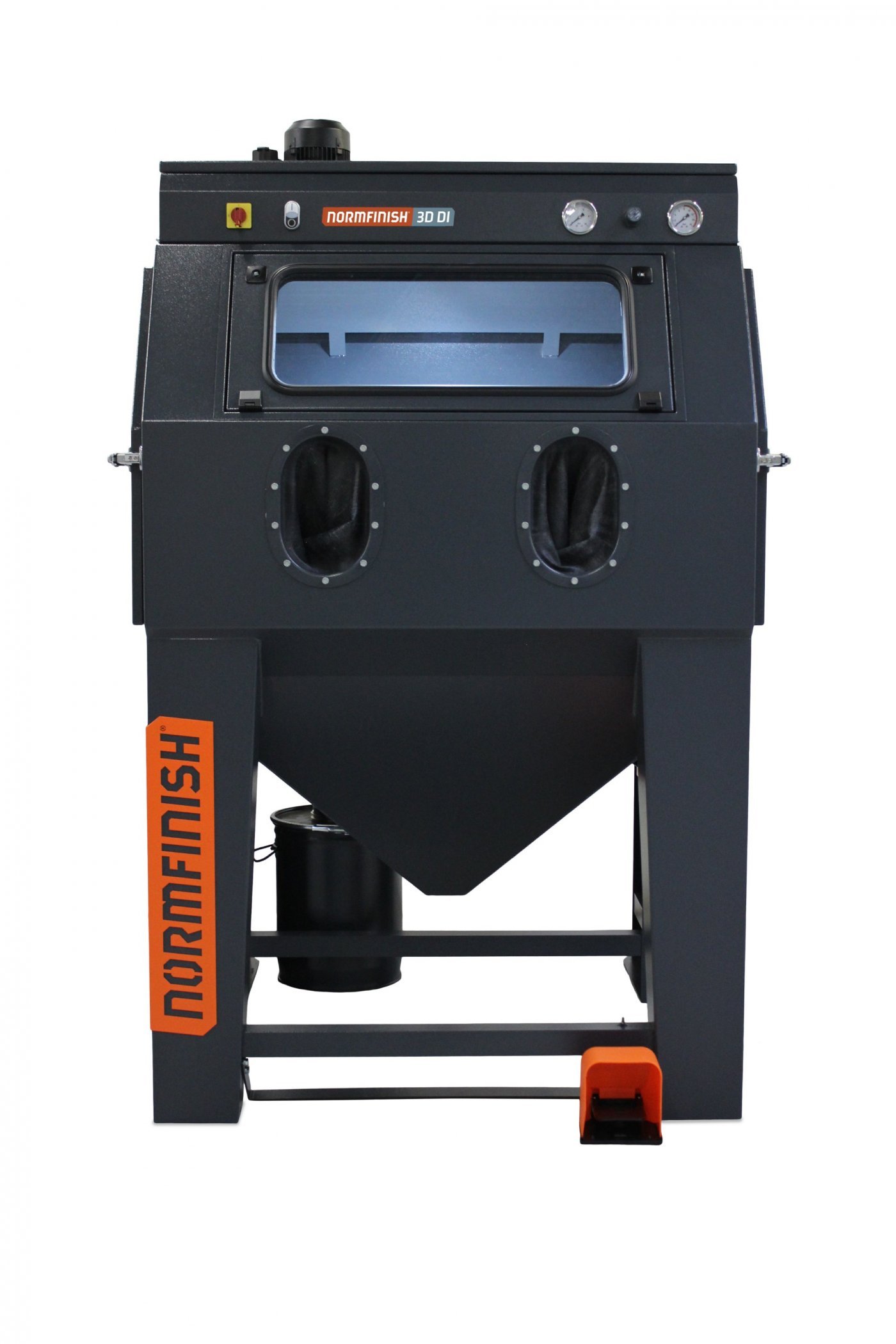

Normfinish-3D-DI-front-view

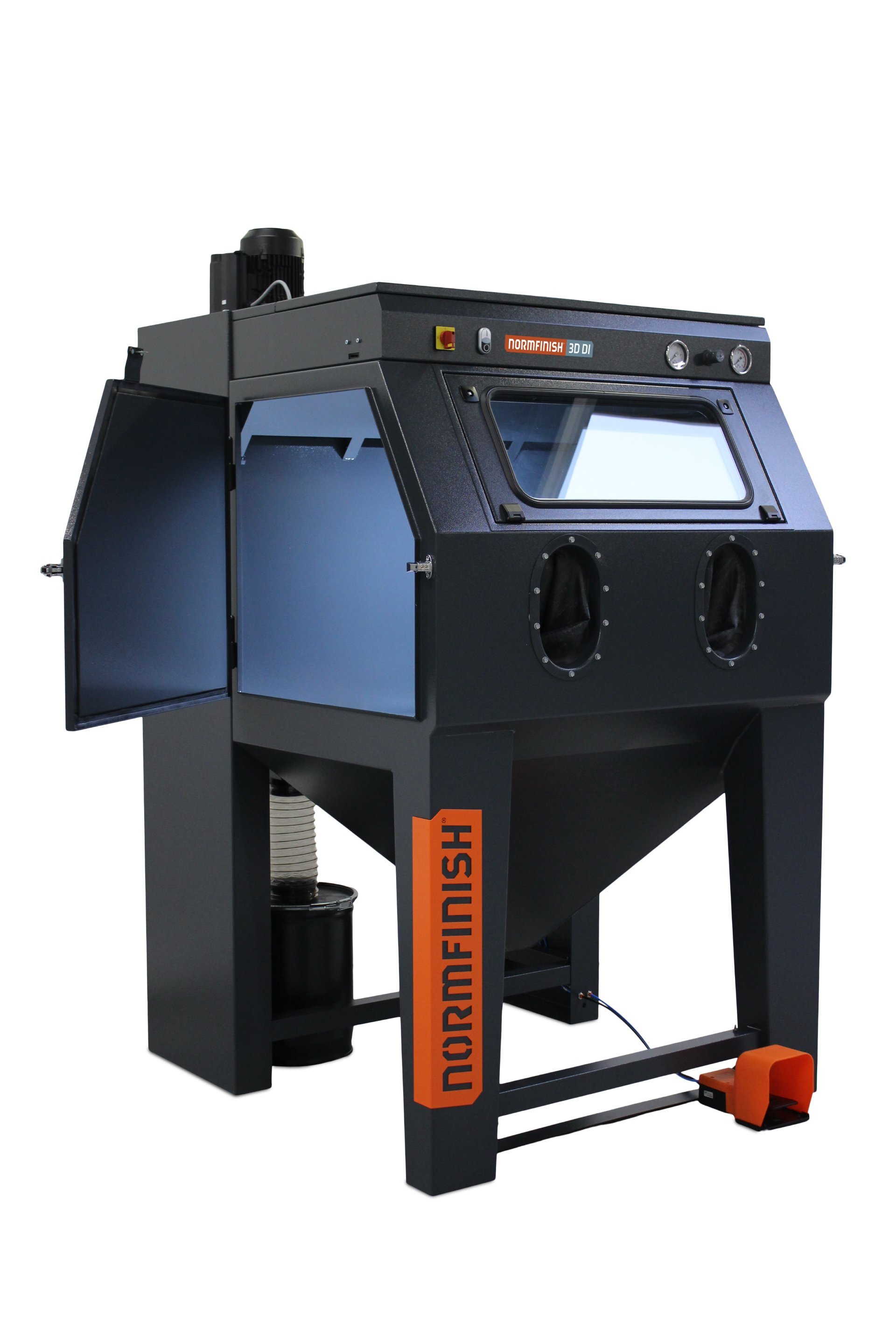

Normfinish-3D-DI-overview-door-open

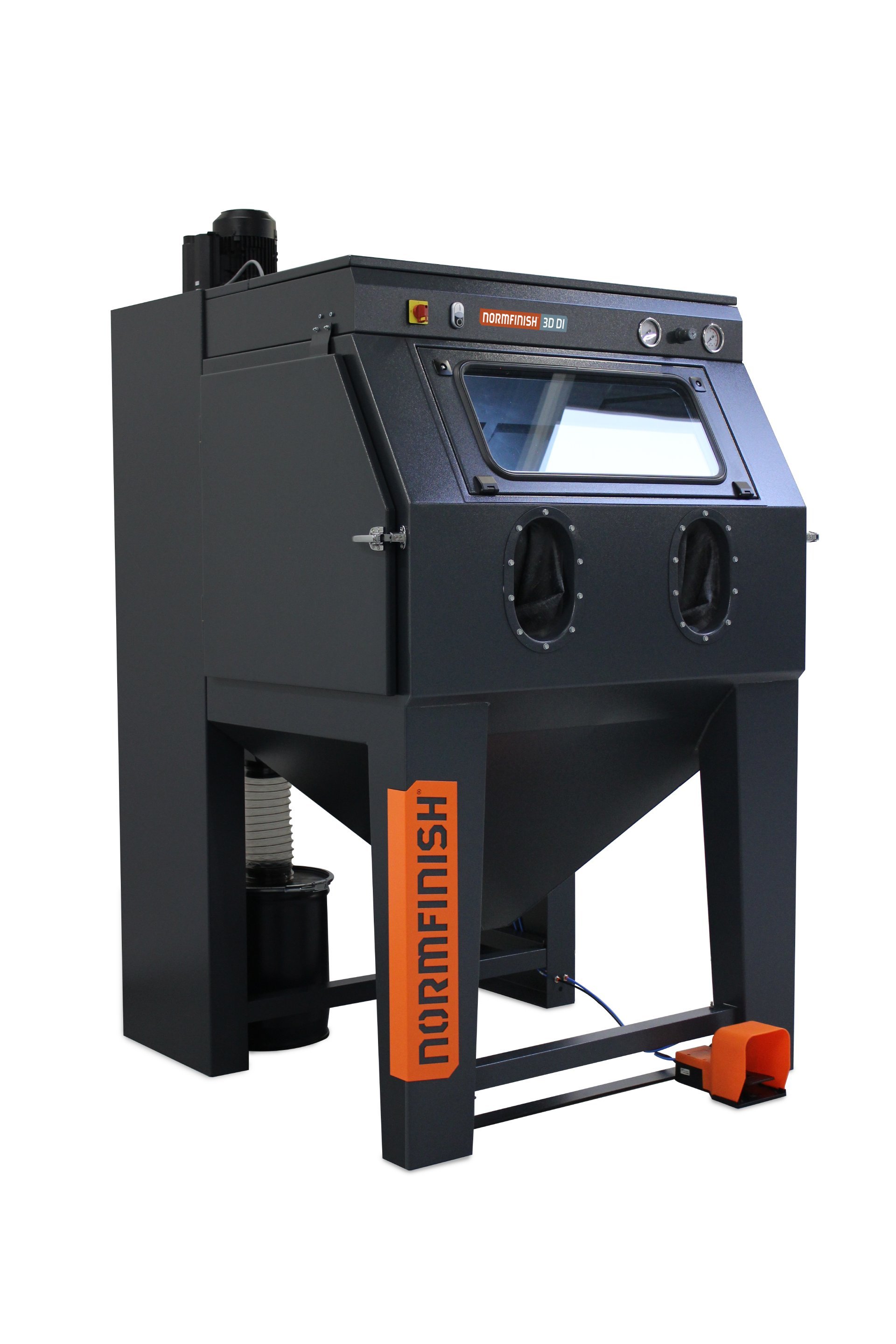

Normfinish-3D-DI-overview
Normfinish-3D-DI-overview-door-open1
Normfinish-3D-DI-overview1
Normfinish-3D-DI-front-view1
Normfinish-3D-Excel-Angle

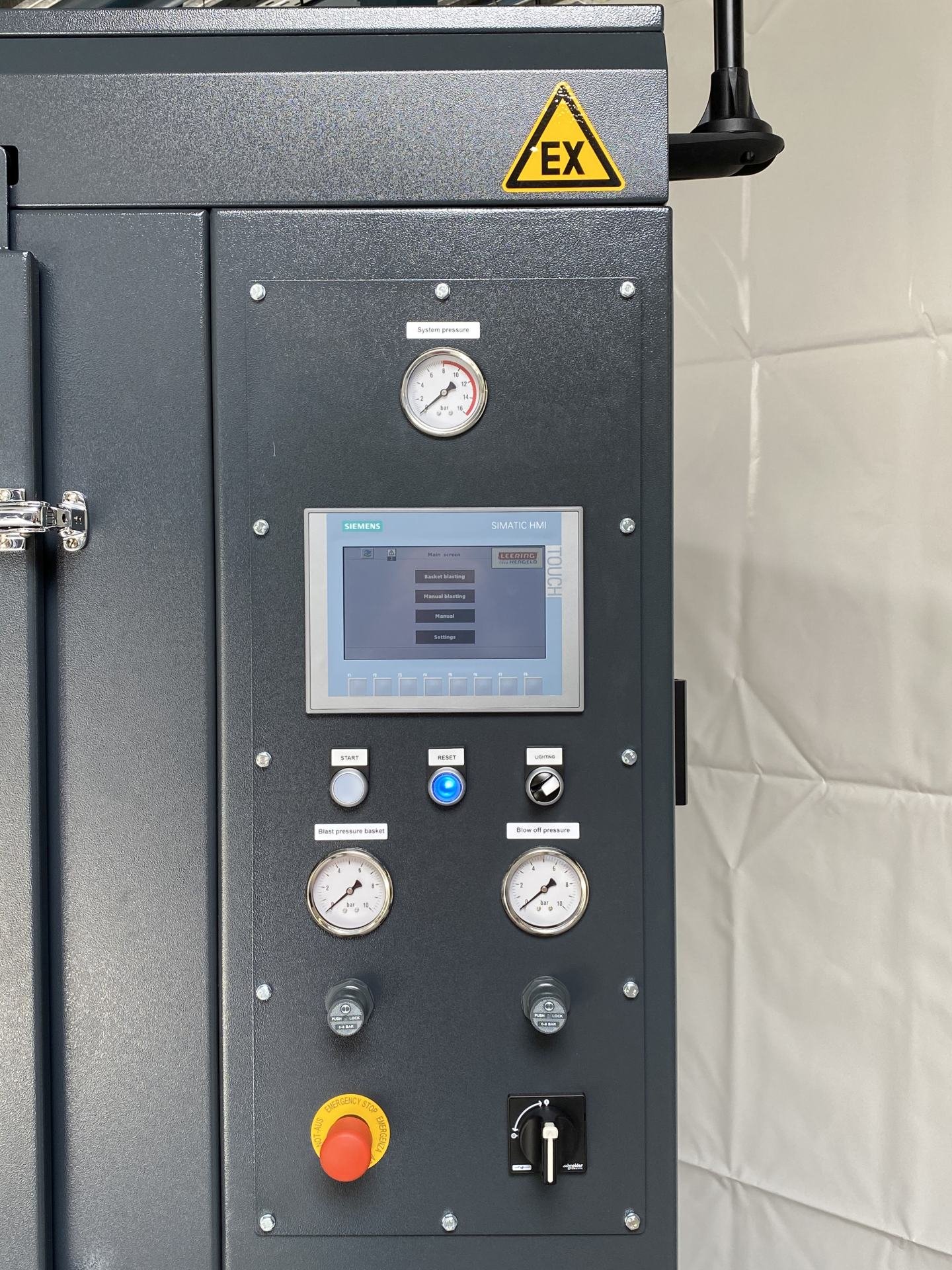

Normfinish-3D-Excel-PLC

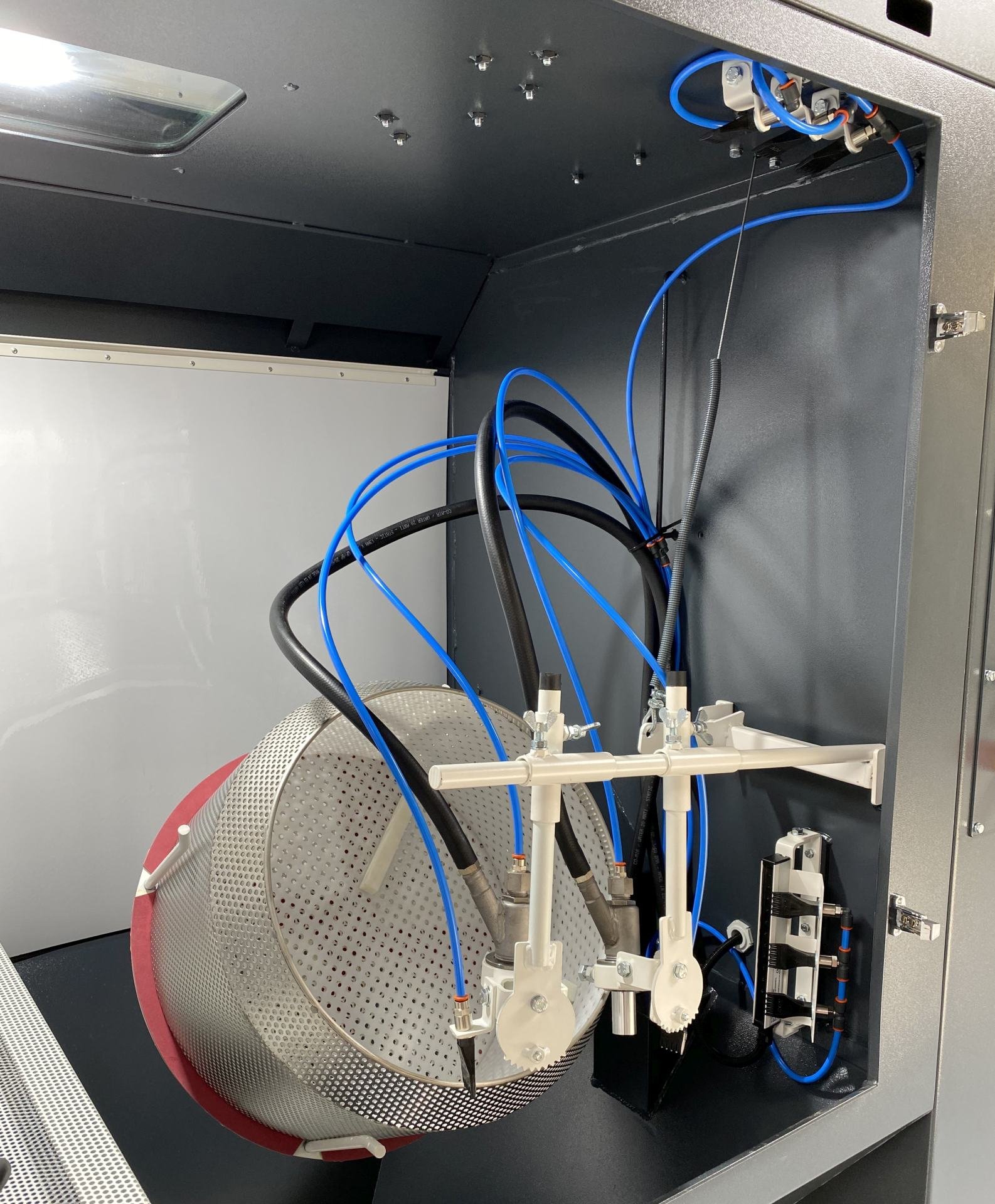

Normfinish-3D-Excel-automatic-blasting-view
Normfinish-3D-Excel-basket-view

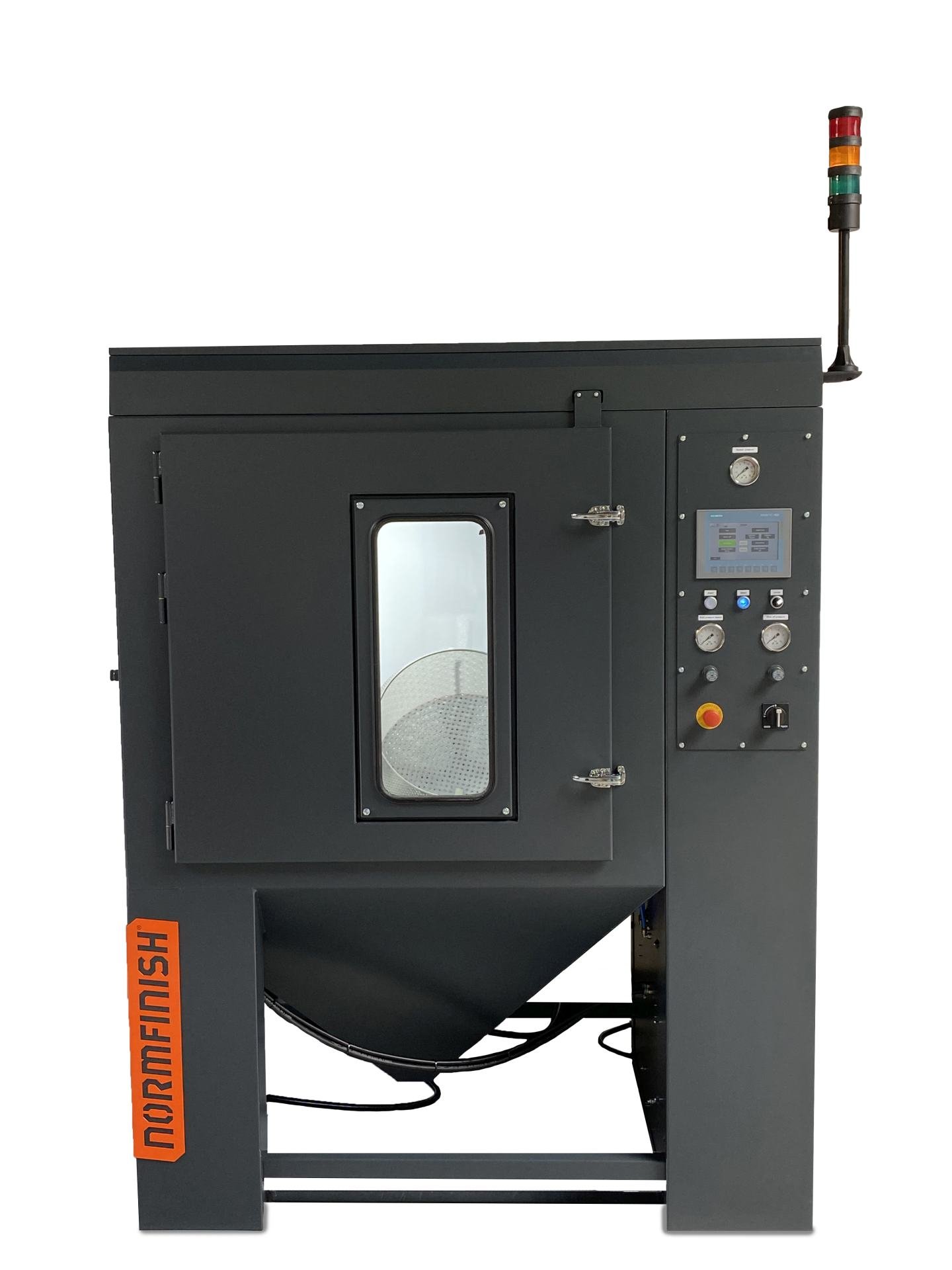

Normfinish-3D-Excel-front-view

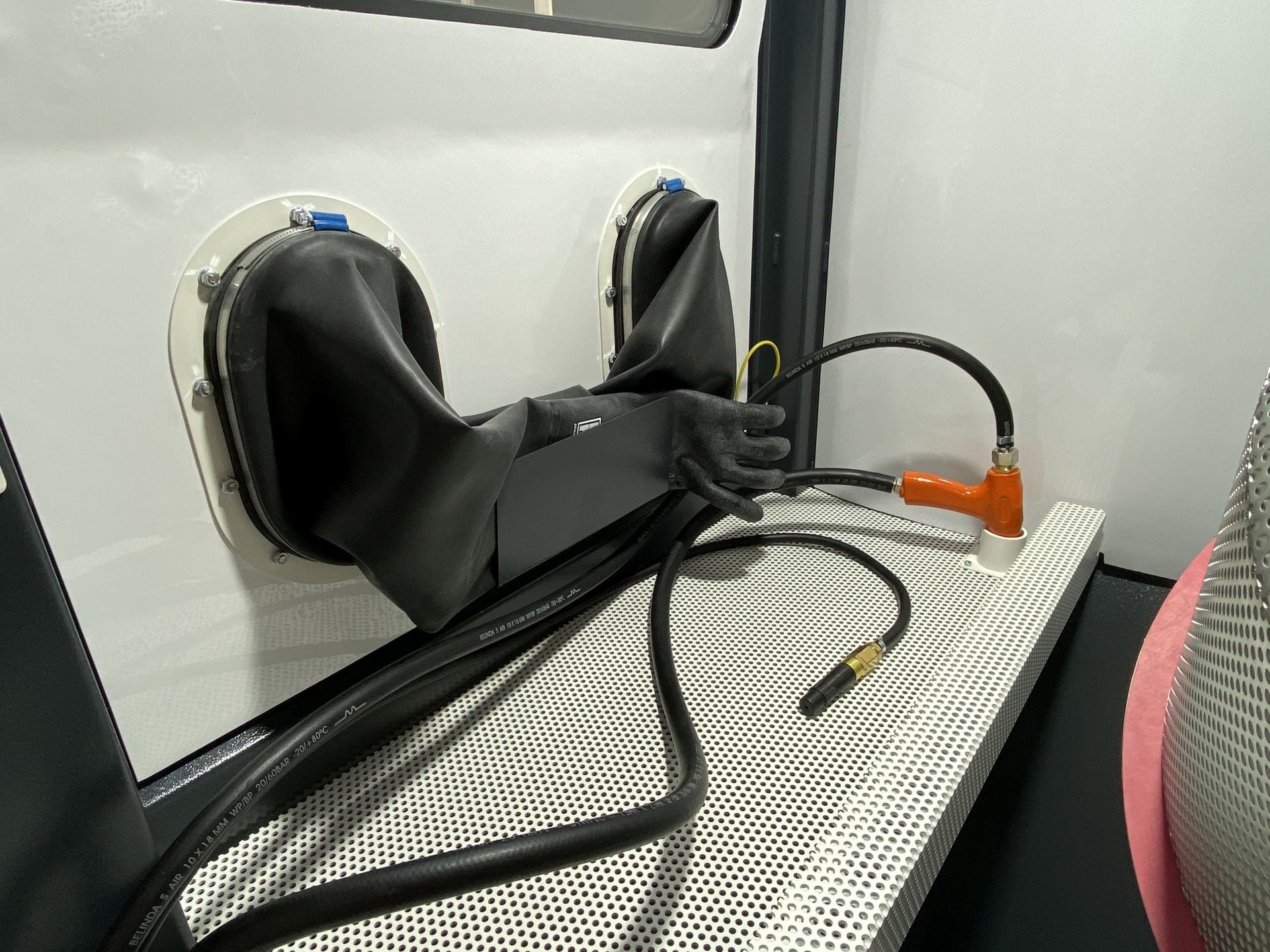

Normfinish-3D-Excel-manual-blasting-view
Normfinish-3D-Excel-Post-processing-plc-controlled
Normfinish-3D-Excel-Angle-kopie

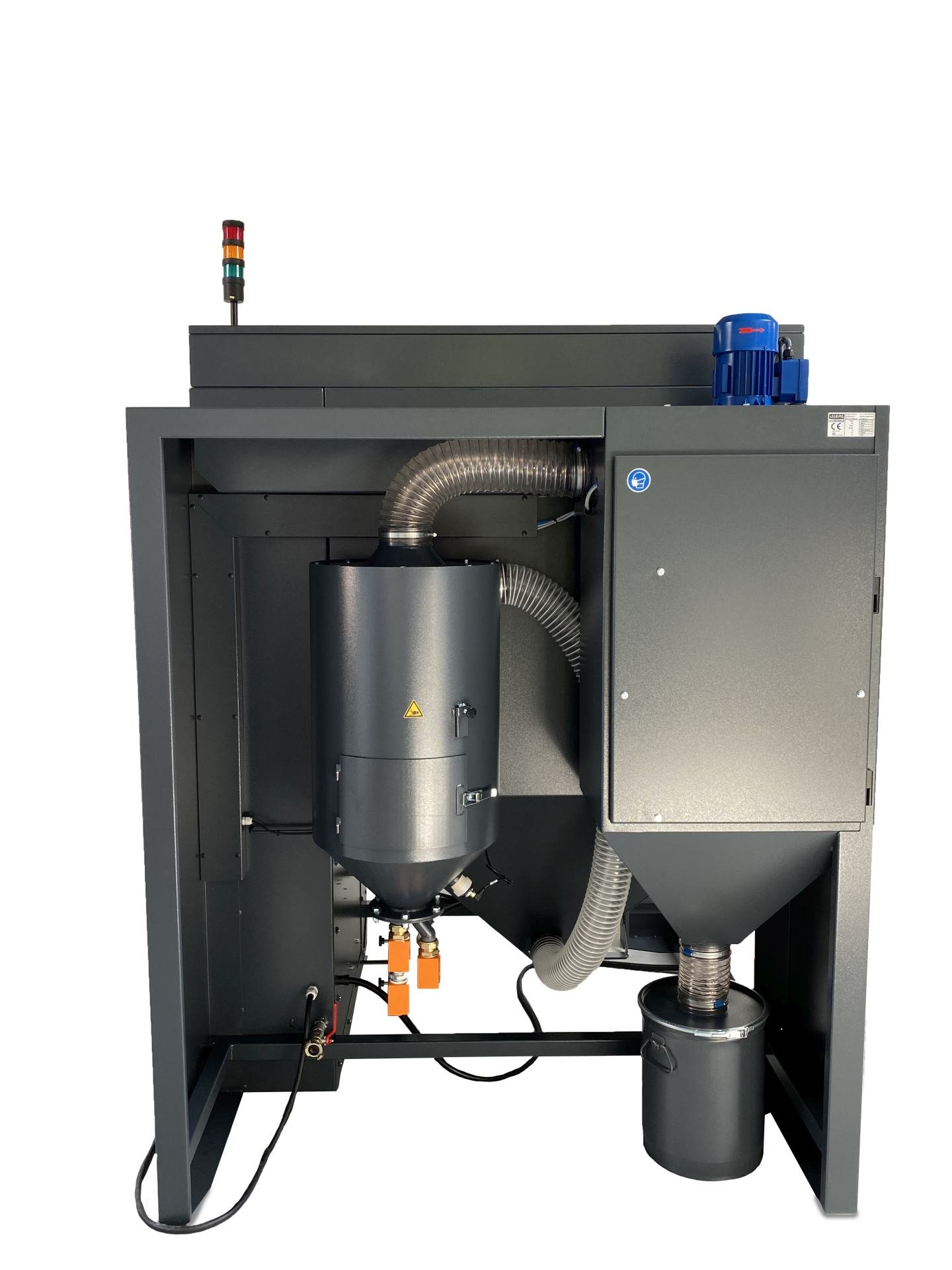

Normfinish-3D-Excel-Backside
Normfinish-3D-Excel-Basket
Normfinish-3D-Excel-Front
Normfinish-3D-Excel-Left-side
Normfinish-3D-Excel-Manual-blasting
Normfinish-3D-Excel-rear-view
Normfinish-3D-Excel-side-view

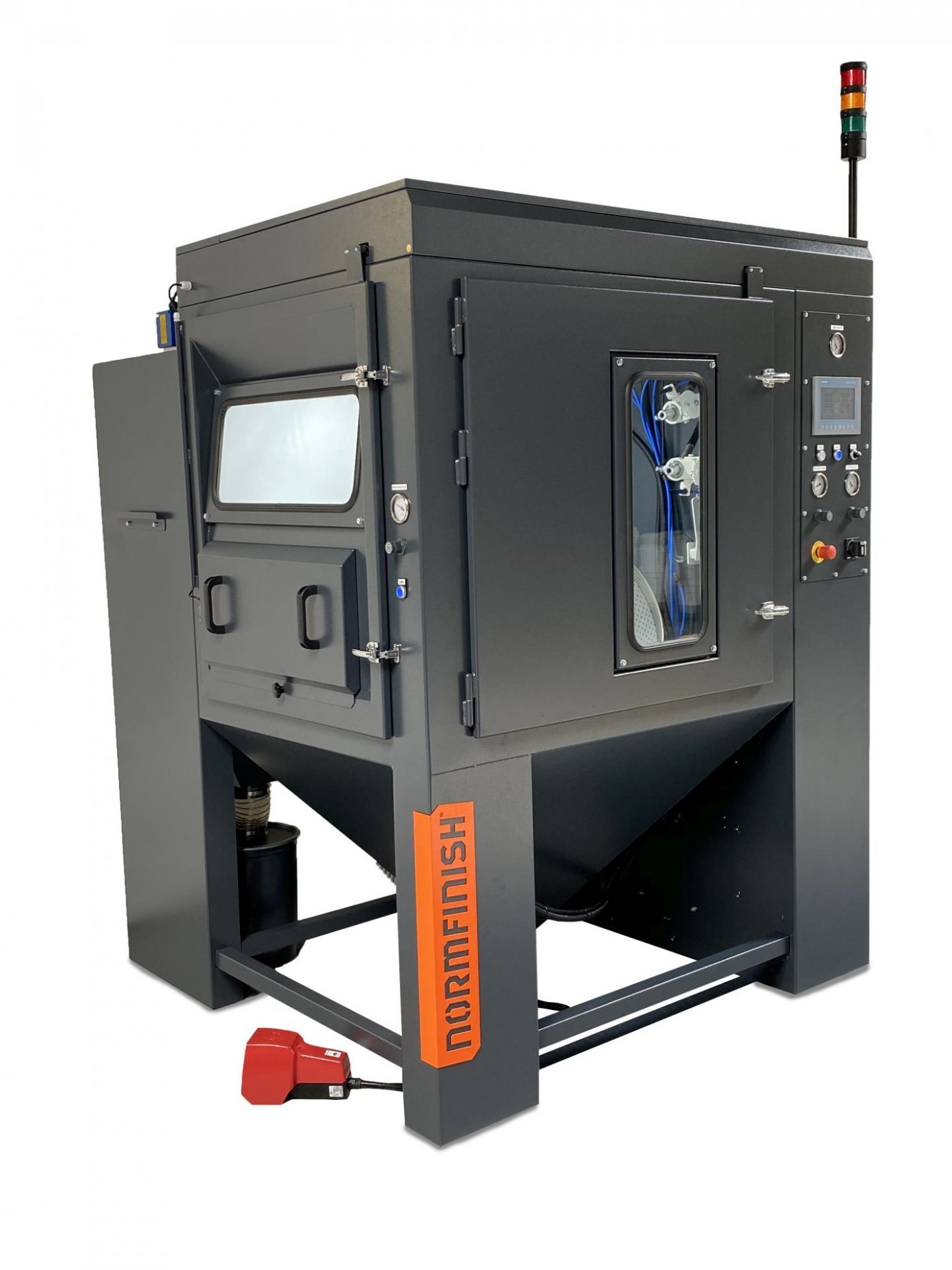

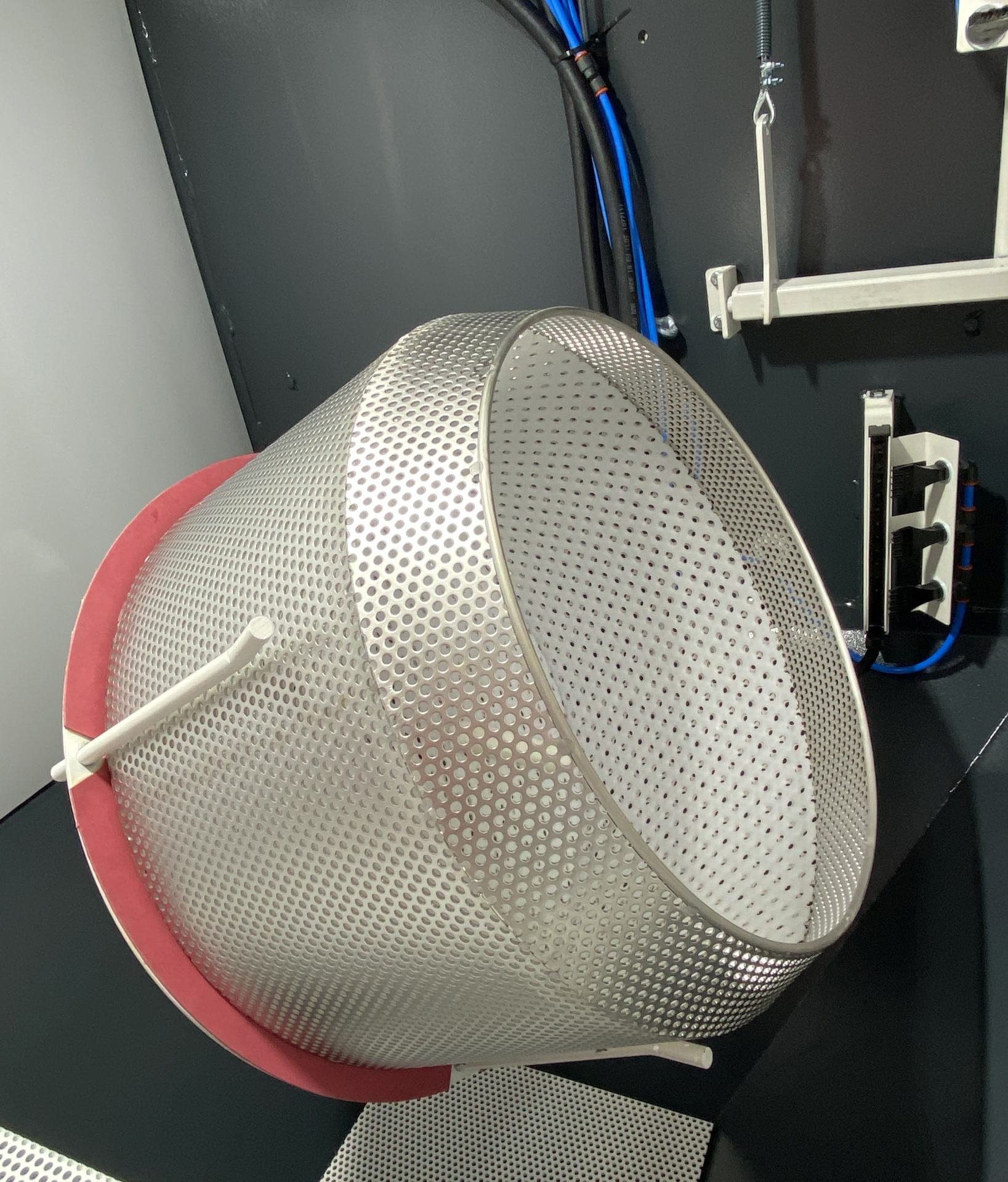

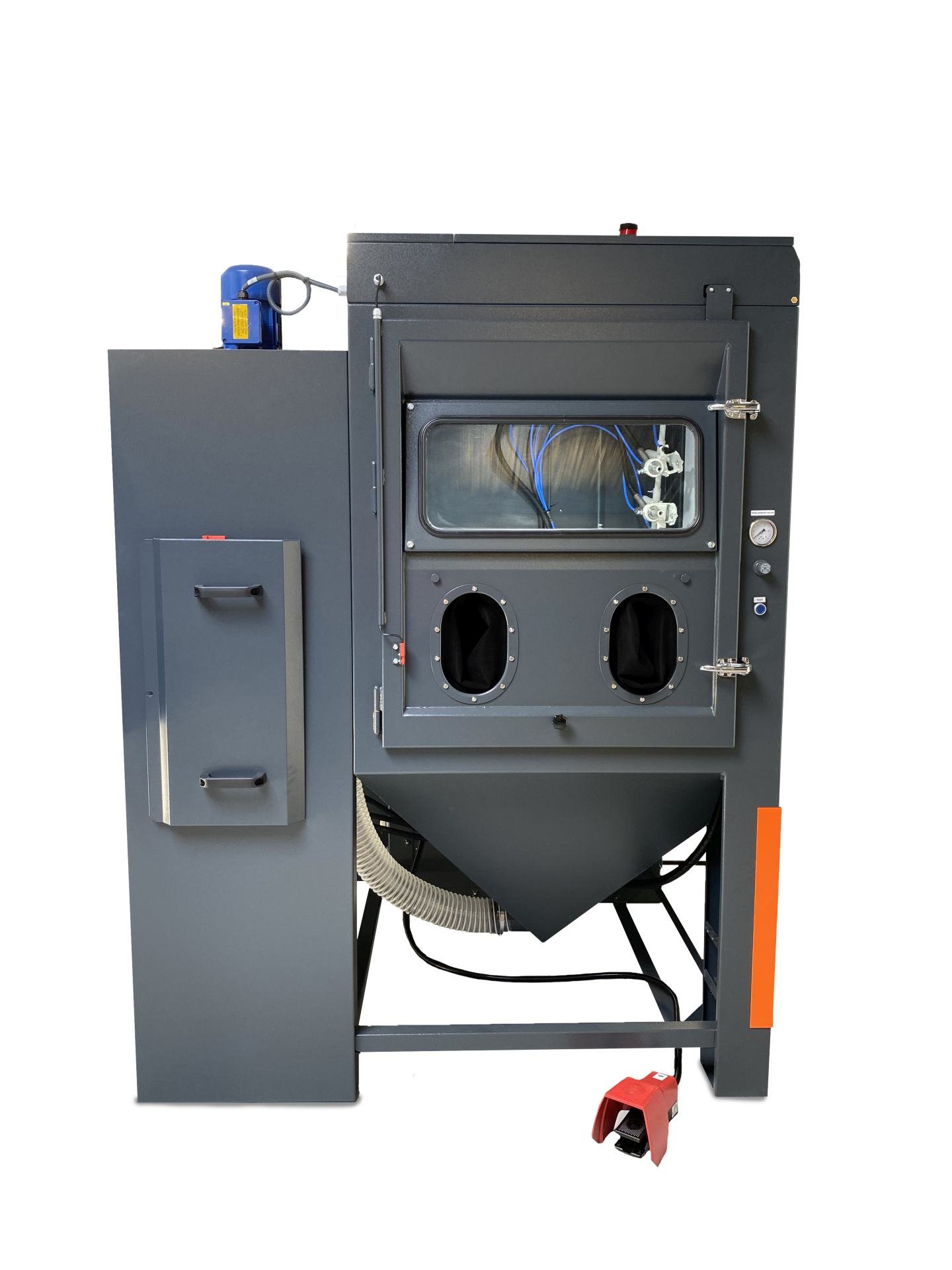

NORMFINISH 3D Excel

Tryskací kabina NORMFINISH 3D Excel je určena pro automatické čištění / dokončování povrchu výrobků z 3D tisku vyráběných ve velkých a častých sériích. Pomocí PLC lze nastavit až 20 různých programů. Zařízení je připraveno pro Průmysl 4.0.

  • řešení zajišťující průmyslové automatické tryskání velkých množství v režimu s vysokou frekvencí
  • sériová produkce s objemem plnění až 20 l
  • zajišťuje spolehlivý průběh procesu nezávisle na obsluze
  • integrovaná ionizační jednotka (ATEX) zajišťuje odstranění prachu z výrobků
  • PLC umožňuje nastavit až 20 různých programů s různými parametry (doba tryskání, doba ofuku, úhel a rychlost otáčení bubnu) pro opakování procesu nezávisle na obsluze
  • lze tryskat najednou produkty různých tvarů
  • plnění a vyprazdňování probíhá jednoduše předními dveřmi, médium a prach zůstává uvnitř kabiny
  • automatické zařízení pro tryskání malých a středně velkých výrobků, které však umožňuje i ruční tryskání jednotlivých větších kusů (oddělená jednotka s 1 tryskací pistolí)
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • k dispozici ve verzích CLEAN a SMOOTH

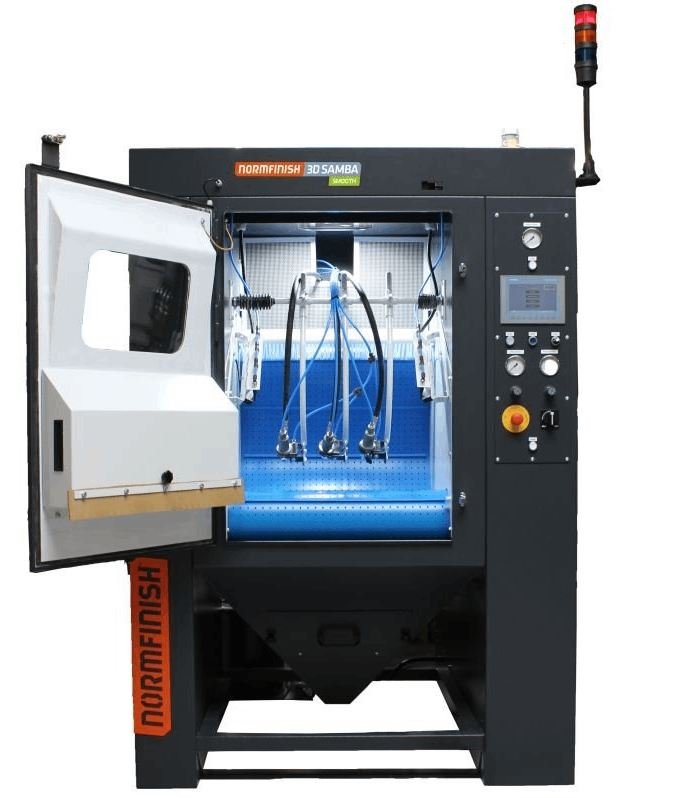

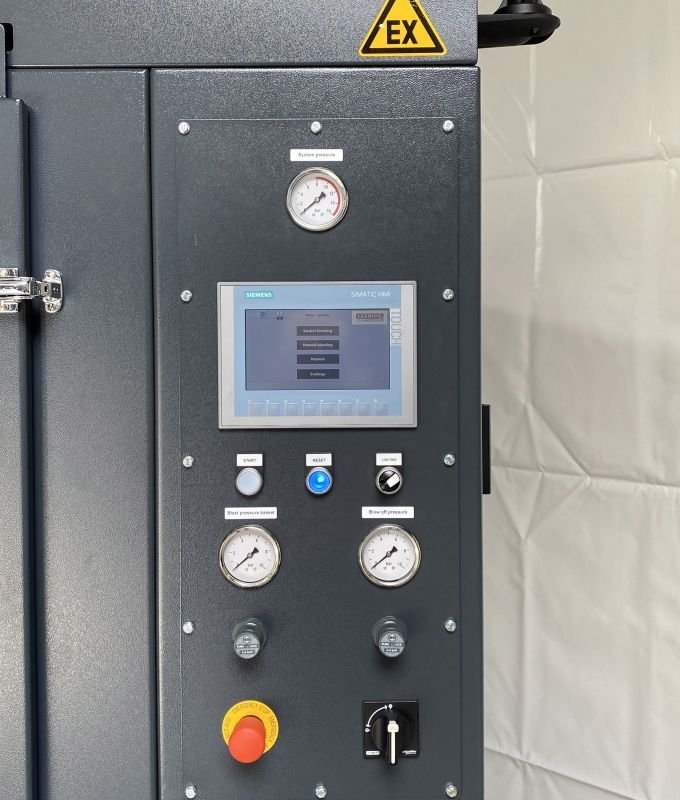

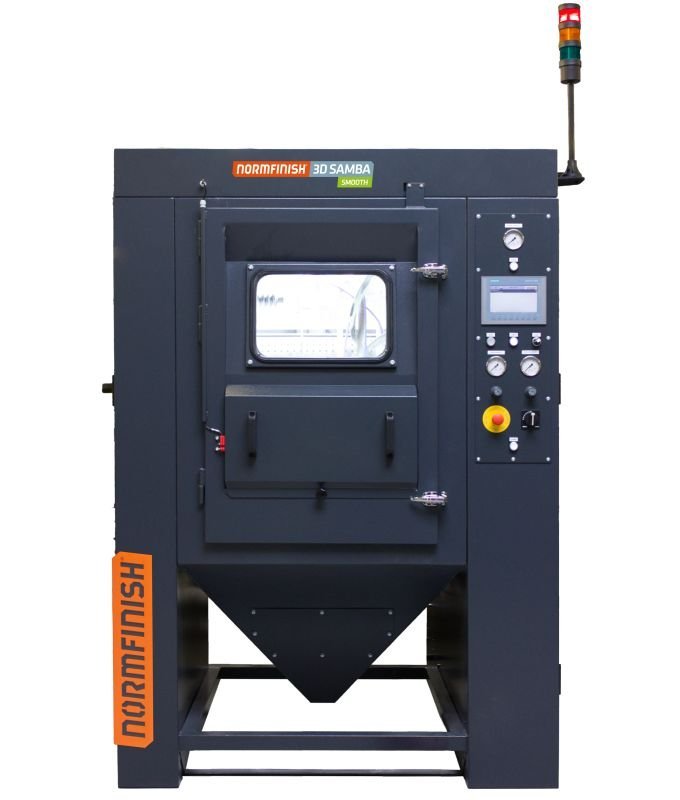

NORMFINISH 3D Samba

Tryskací kabina NORMFINISH 3D Samba je ideální pro automatické dokončování povrchu malých i velkých výrobků z 3D tisku vyráběných ve velkých sériích. Pomocí PLC lze nastavit až 20 různých programů s různými parametry.

  • sériová produkce s objemem naplnění až 50 l
  • automatický proces je řízen PLC, nezávisle na obsluze
  • umožňuje nastavit 20 různých receptur
  • snadné plnění a vyprazdňování stroje, volitelně lze řešit automatizací
  • integrovaná ionizační jednotka (ATEX) zajišťující čistší bezprašné výrobky
  • certifikát ATEX pro procesy třídy II 3/-D T125°
  • tryskací pistole s tryskami z karbidu bóru se pohybují kmitavě, čímž je dosaženo plného a rovnoměrného tryskání
  • umožňuje také ruční tryskání
  • ověřený koncept, snadná obsluha, nízké náklady na údržbu
  • k dispozici ve verzích CLEAN a SMOOTH
3D-Samba-smooth-2
3D-Samba-smooth-5
3D-Samba-smooth-6

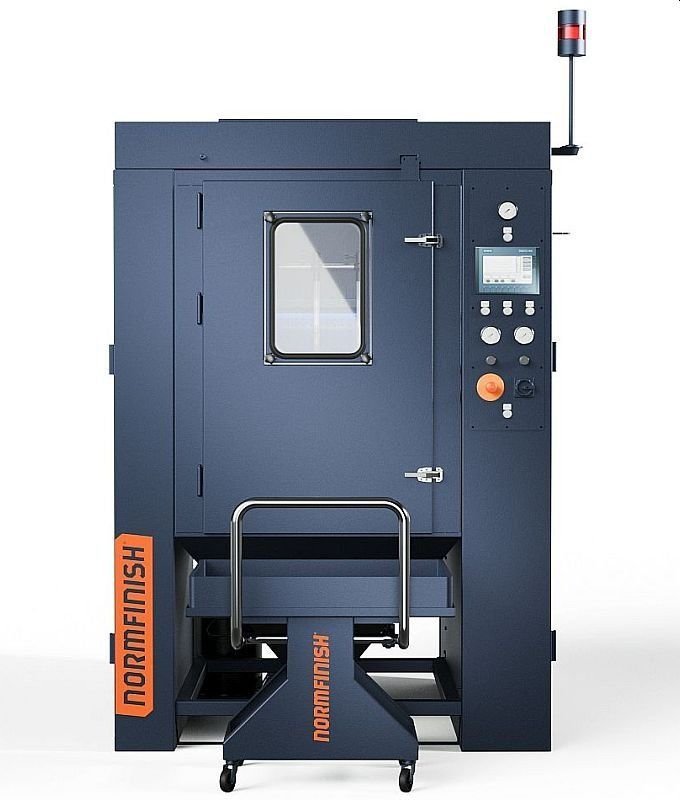

3D-Samba-smooth-7
3D-Samba-smooth

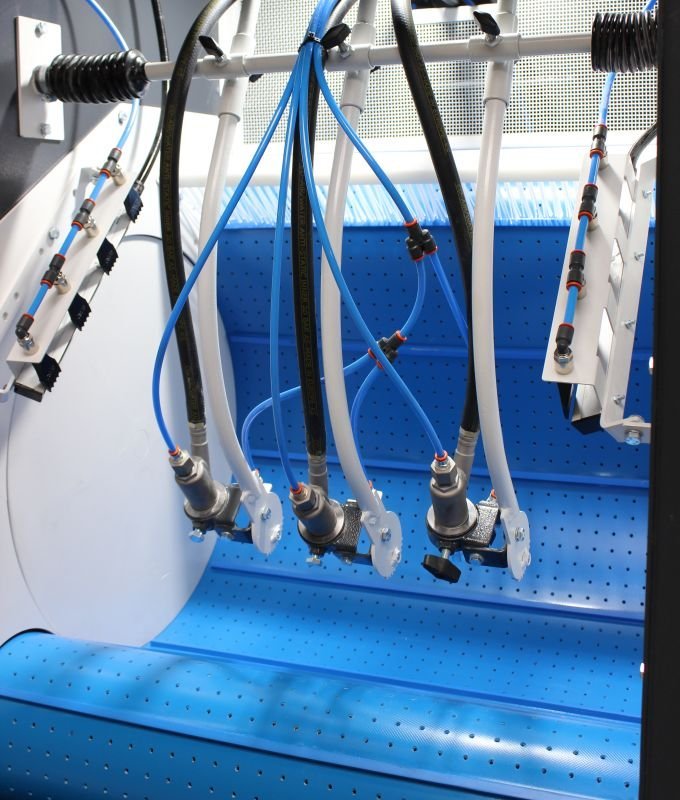

3D-Samba-smooth-3

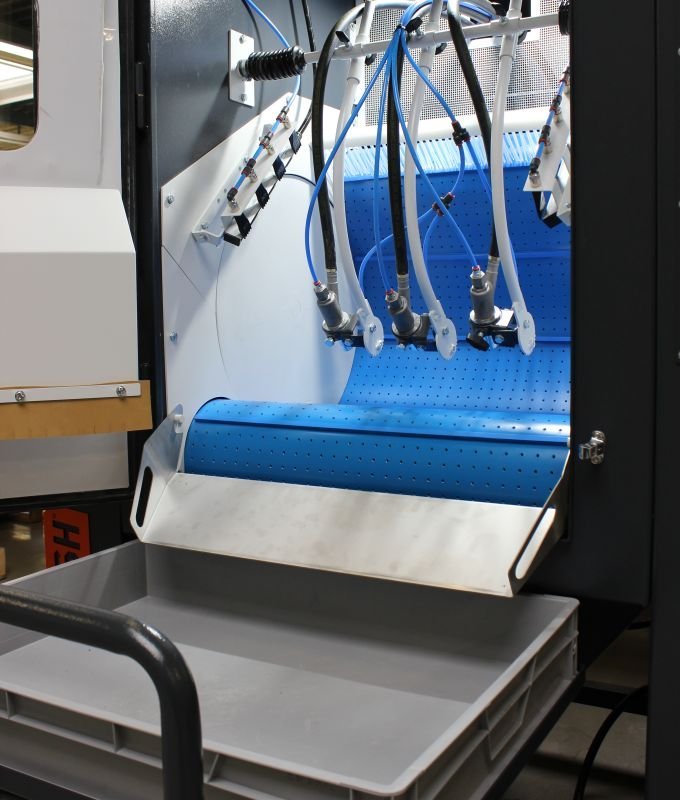

3D-Samba-smooth-4

Technické parametry

Technické parametry / Model

NORMFINISH
3D Solid

NORMFINISH
3D Smart

NORMFINISH
3D Excel

NORMFINISH
3D Samba

NORMFINISH
3D DI
typ tryskání injektorové injektorové injektorové injektorové injektorové
celkové rozměry (d x š x v) 1383 x 1348 x 2041 mm 1626 x 1585 x 2206 mm 1853 x 1686 x 2130 mm 1617 x 1734x 2212 mm 1220 x 1275 x 2041 mm
celkové rozměry (d x š x v) se sběr. zásobníkem - 2182 x 1585 x 2206 mm -
rozměry tryskacího prostoru (d x š x v) 1105 x 800 x 800 mm 1320 x 939 x 1060 mm 1278 x 1051 x 1105 mm 740 x 750 x 1095 mm 1105 x 800 x 800 mm
pracovní výška 840 mm 725 mm 853 mm 987 mm 840 mm
rozměry otvorů bočních dveří (š x v) 692 x 640 mm 835 x 826 mm 827 x 974 mm - 692 x 640 mm
rozměry otvorů předních dveří (š x v) - - 1000 x 974 mm 740 x 1074 mm -
rozměry čelního okna (š x v) 656 x 266 mm 656 x 266 mm 266 x 656 mm 450 x 300 mm 656 x 266 mm
rozměry bočního okna (š x v) 450 x 300 mm 450 x 300 mm 656 x 266 mm - -
max. zátěž při ručním tryskání 350 kg 350 kg 50 kg
(pouze prostor pro ruční tryskání)		 30 kg 350 kg
rozměry bubnu / bubnového pásu ø 450 x 210 mm ø 600 x 400 mm ø 500 x 320 mm ø 590 x 740 mm -
přibližný objem bubnu (závisí na velikosti a tvaru výrobků) 10 l 30 l 20 l 50 l -
obložení bubnu měkké měkké měkké PVC -
přepážky v bubnu ano ano ano ano -
max. zátěž bubnu 10 kg 15 kg 20 kg 30 kg -
maximální zátěž 350 kg 350 kg
trysky ø 6, 8 nebo 10 mm, dle výběru ø 8 mm, tvrzené, karbid bóru ø 8 mm, tvrzené, karbid bóru ø 8 mm, tvrzené, karbid bóru ø 6, 8 nebo 10 mm, dle výběru
filtrační patrony 1x 4 m² 2x 4 m² 2x 4 m² 2x 4 m² 1x 4 m²
kapacita ventilátoru 600 m³/h (0,75 kW) 800 m³/h (1,1 kW) 800 m³/h (1,1 kW) 800 m³/h (1,1 kW) 600 m³/h (0,75 kW)
prachové emise < 1,8 mg/Nm³ < 1,8 mg/Nm³ < 1,8 mg/Nm³ < 1,8 mg/Nm³ < 1,8 mg/Nm³
klasifikace ATEX třída II 3/-D T125°C třída II 3/-D T125°C třída II 3/-D T125°C třída II 3/-D T125°C třída II 3/-D T125°C
osvětlení LED 20 W LED 50 W LED 50 W LED 50 W LED 20 W
napájení 230 V, 50 Hz 3x 400 V, 50 Hz, zem a nula 3x 400 V, 50 Hz, zem a nula 3x 400 V, 50 Hz, zem a nula 230 V, 50 Hz
celková spotřeba energie 0,85 kW 1,3 kW 3,0 kW 3,0 kW 0,85 kW
barva (prášková) antracitová šedá (RAL7016) antracitová šedá (RAL7016) antracitová šedá (RAL7016) antracitová šedá (RAL7016) antracitová šedá (RAL7016)
celková hmotnost kabiny cca 380 kg cca 570 kg cca 1000 kg cca 1400 kg (vč. vozíku a zásobníku) cca 380 kg
