Tryskací kabiny na díly z 3D tisku.

Tryskací kabiny na díly z 3D tisku.
V našem sortimentu kabin Normfinish naleznete také injektorové tryskací kabiny určené na čištění dílů z 3D tisku. Jedná se o automatická zařízení  nebo stroje umožňující automatické i ruční tryskání. Pro tryskání produktů zhotovených 3D tiskem lze dodat i modifikovaná řešení na zakázku.
Výhody
  • Lze použít většinu nekovových tryskacích materiálů (umělý korund, skleněnou balotinu, keramiku, drcené skořápky, plast) i některá kovová média velmi jemných frakcí (ocel, nerez).
  • Obsahují otočný buben a trysky s nastavitelnými režimy tryskání a ofuku.
  • Produkty jsou ofukovány ionizovaných vzduchem, aby se eliminoval vliv statické elektřiny a přilnavost prachových částic k očištěným produktů.
  • Tryskací kabiny jsou upraveny pro práci s hořlavými materiály a prachem, mají certifikaci ATEX Class II 3/-D T 125°C.
1
2
3
4
5
6
Normfinish AM TUMBLER XL

Tryskací kabina umožňuje automatické i ruční tryskání.

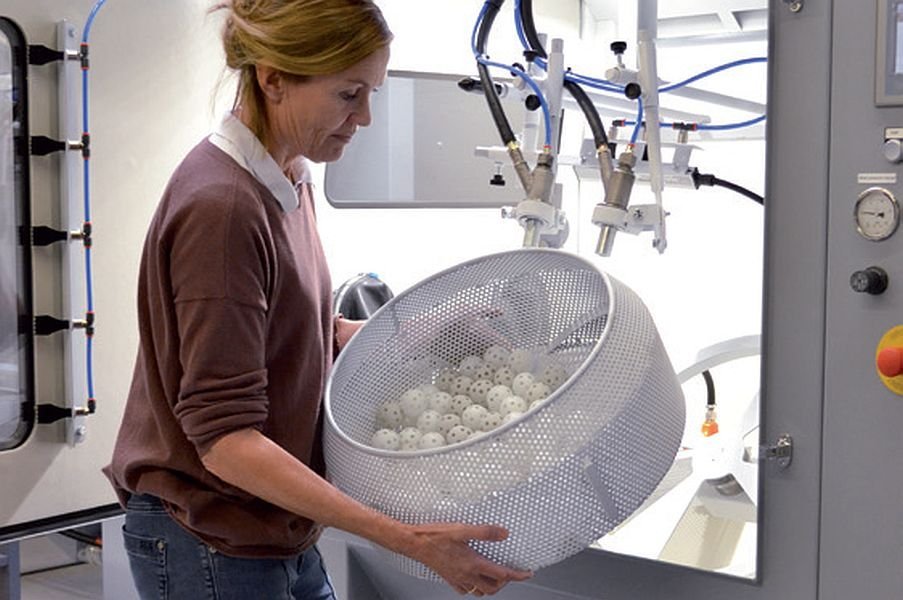

V automatickém režimu jsou díly, které mají být očištěny, umístěny předními dveřmi do velkého bubnu. Pomocí dotykového panelu operátor vybere jeden z 10 programů (pro každý z nich lze přednastavit dobu tryskání, dobu ofukování a úhel a rychlost otáčení bubnu). Tlak tryskání se nastavuje pomocí tlakového regulátoru nebo jako volitelná výbava také na panelu. Zařízení pracuje injektorovým způsobem, zahrnuje odsávání, filtraci a recyklaci tryskacího média. Ofukování výrobků probíhá ionizovaným vzduchem, aby se snížila statická elektřina a omezila se přilnavost prachových částic k produktům.
V manuálním režimu lze díly tryskat standardním způsobem z čelní strany. Pro ruční tryskání je kabina vybavena samostatnou tryskou, aby nemusely být vyjímány automaticky ovládané trysky druhého režimu.
Normfinish AM TUMBLER DL

Tryskací kabina pro čištění dílů z 3D tiskáren umožňuje jejich automatické tryskání v otočném bubnu umístěném na pravých dveřích nebo ruční tryskání z čelní strany. V automatickém režimu obsluha pomocí dotykového panelu nastavuje dobu tryskání, dobu ofukování a rychlost otáčení bubnu. Tlak tryskání se nastavuje pomocí tlakového regulátoru. Zařízení pracuje injektorovým způsobem, zahrnuje odsávání, filtraci a recyklaci tryskacího média. Finální ofukování výrobků probíhá ionizovaným vzduchem, aby se snížila statická elektřina a omezila se přilnavost prachových částic k produktům.

Model

Normfinish
AM TUMBLER XL

Normfinish
AM TUMBLER DL

typ tryskáníinjektorovéinjektorové
celkové rozměry1700 x 1800 x 2500 mm1367 x 1600 x 2206 mm
rozměry tryskacího prostoru 1250 x 1020 x 940
objem / max. zátěž bubnu20 l / 20 kg30 l / 15 kg
průměr x hloubka bubnu500 x 320 mm600 x 400 mm
rozměry dveří1100 x 970 mm897 x 785 mm (2x)
rozměry dveří pro ruční tryskání875 x 970 mm
pracovní výška 840 mm
hmotnost1000 kg570 kg
maximální zátěž 350 kg
napájení3x 400 V |50 Hz |3 kW3x 400 V |50 Hz |1,3 kW
osvětlení1 x 50 W LED1 x 50 W LED
filtrační patrony2 x 4,4 m²2 x 4 m²
spotřeba vzduchu
(tryska 8 mm)
0,6-1 m³/min
při 6 barech
cca 1 m³/min
při 6 barech
kapacita ventilátoru900 m³/h (1,1 kW)800 m³/h (1,1 kW)
prachové emise< 1,8 mg/Nm³< 1,8 mg/Nm³
prachové emise s volitelným HEPA filtrem< 0,1 mg/ Nm³< 0,1 mg/ Nm³
klasifikace ATEXClass II 3/-D T125°CClass II 3/-D T125°C
cyklonanoano
