Tryskací kabiny s přímým tlakovým systémem

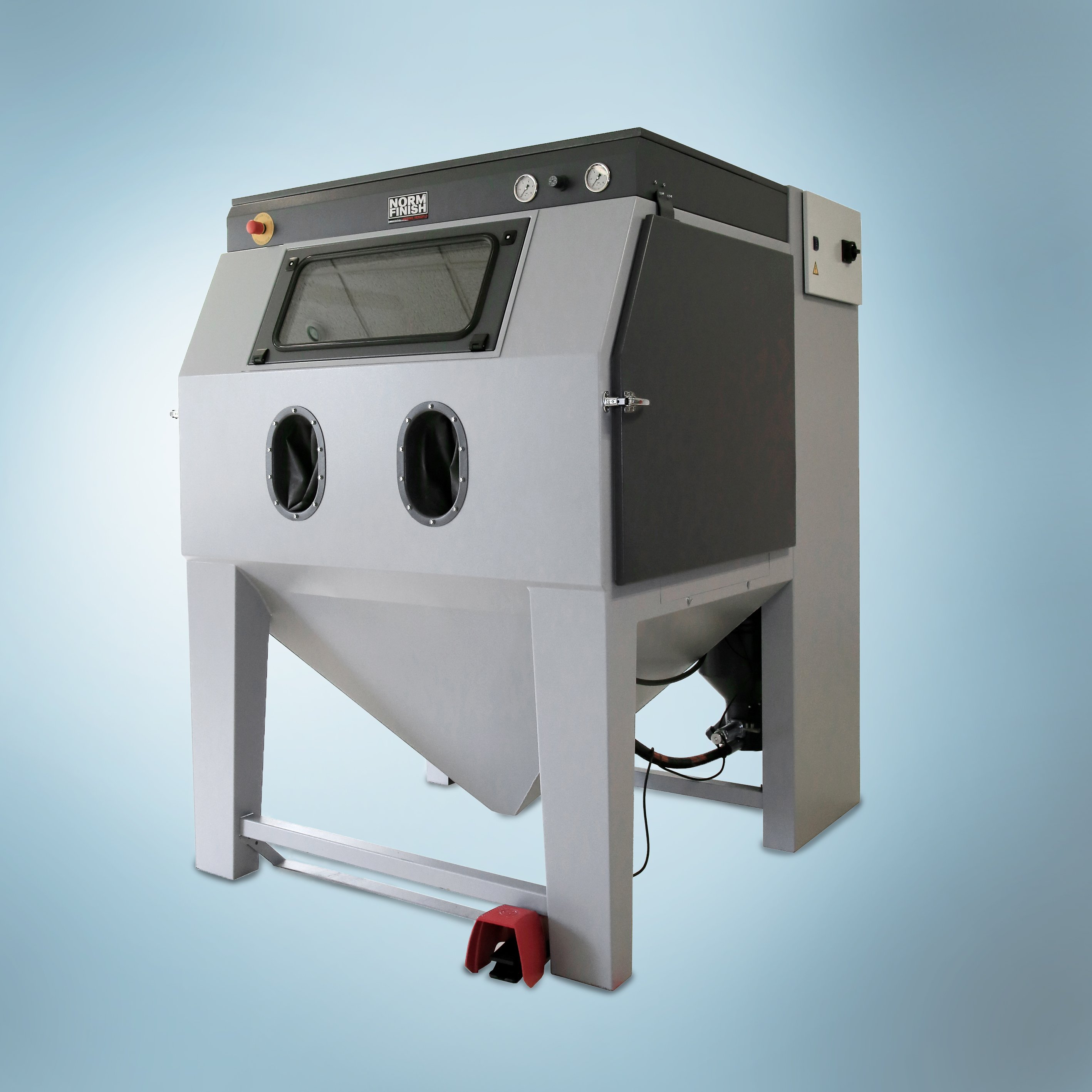

Tryskací kabiny DP jsou nejmodernější a nejkvalitnější kabiny z produktové řady. Tato kompaktní tryskací kabina je určena pro suché tryskání, přímotlakým systémem, ergonomicky konstruovaná pro jednoduchou obsluhu vsedě nebo ve stoje,určena pro čištění, odstraňování vodního kamene, odstraňování otřepů, zdrsňování, zpevnění povrchu kuličkováním atd., pro tryskání všemi druhy kovových a inertních tryskacích médií. Kabina je, mimo jiné, vybavena plně automatický systémem recyklace tryskacího média a cyklonovým odlučovačem. Kabiny lze dovybavit např. otočným stolem či manipulačním kolejnicovým systémem s nosností až 1500 kg ! ( DP 17 a 22 ), otvorem ve dveřích pro vkládání dlouhých dílů, otočným bubnem vč. ovládání a časovače pro automatické tryskání, atd.

DP 12,DP 14, DP 17 a DP 22

Tryskací kabiny s přímým tlakovým systémem



  • kabina nevyžaduje žádné základy
  • kompaktní kabina, snadno přemístilená
  • tryskací kabinaje vybavena směšovací tlakovou nádobou
  • plynulá a jemná regulace pracovního tlaku
  • plně integrovaný systém recyklace tryskacího média v cyklonovém odlučovači s regulovatelnou separací prachu
  • velkoplošné filtrační patrony s průběžným čištěním protitlakem ovládaným elektronicky
  • zbytkový obsah prachu ve výstupním vzduchu je menší než 1,8 mg/m3
  • elektrická přípojka 400V / 50Hz
Tryskací kabiny s přímým tlakovým systémem
TypNormfinish DP 12Normfinish DP 14Normfinish DP 17Normfinish DP 22
Typ tryskáníTlakovéTlakovéTlakovéTlakové
Rozměry celkově1250x1530x2080 mm1550x1620x2150 mm1850x2090x2360 mm2350x2090x2360 mm
Rozměry tryskacího prostoru1100x800x740 mm1370x1020x890 mm1700x1400x1100 mm2200x1400x1100 mm
Rozěy dveří690 x 620 mm920 x 780 mm1290 x 990 mm1290 x 990 mm
Pracovní výška810 mm810 mm790 mm790 mm
Hmotnost510 kg705 kg1180 kg1430 kg
Maximální zátěž500 kg500 kg1000 kg1000 kg
Napájení3x400V/50Hz/1,2kW3x400V/50Hz/1,6kW3x400V/50Hz/3,3kW3x400V/50Hz/3,3kW
Osvětlení1 x 50W LED1 x 50W LED2 x 50W LED2 x 50W LED
Filtrační patrony2 x 4,4 m23 x 4,4 m22 x 21 m23 x 21 m2
Spotřeba vzduchu (orient.)cca 3 m3 při 4 barechcca 3 m3 při 4 barechcca 3 m3 při 4 barechcca 3 m3 při 4 barech
Cyklonanoanoanoano
Tryskací kabiny řady MP jsou ekonomičtější variantou přímotlakých tryskacích kabin.
Ovšem i tato řada si zachovává vysokou kvalitu, robustní konstrukci ( zatížení 350 kg ), kompaktnost a řadu automatických technologií v oblasti filtrace a recyklace tryskacího média. Zároveň lze tyto kabiny dovybavit např. otočným stolem, manipulačním kolejnicovým systémem, nastavitelnými držáky trysek.......

Mistral Junior MP02 a Mistral MP04

MISTRAL MP-02 Junior je přímotlaká kabina pro tryskání za sucha. Má ergonomickou konstrukci pro snadnou obsluhu v pozici ve stoje, pro čištění, odstraňování vodního kamene, otřepů, zdrsňování povrchu, kuličkování povrchu (shot peening) atd. Je vhodná pro tryskání všemi typy kovových
a inertních abrasiv.

Mistral MP-04 tryskací kabina (bez pevných základů) pro suché tryskání, s přímotlakým systémem, ergonomicky konstruovaná pro jednoduchou obsluhu ve stoje. určena pro čištění, odstraňování vodního kamene, odstraňování otřepů, zdrsňování, zpevnění povrchu kuličkováním atd., pro tryskání všemi druhy kovových a inertních tryskacích médií, jemně tříděných.



TypMistral Junior MP02Mistral MP04
Typ tryskáníTlakovéTlakové
Rozměry celkově975x1260x1980 mm1250x1280x192 mm
Rozměry tryskacího prostoru790x790x790 mm1110x800x860 mm
Rozměry dveří690 x 750 mm690 x 750 mm
Pracovní výška910 mm860 mm
Hmotnost240 kg390 kg
Maximální zátěž350 kg350 kg
Napájení230V/50Hz/0,65kW230V/50Hz/0,65kW
Osvětlení2 x 18W2 x 18W
Filtrační patrony1 x 4 m21 x 21 m2
Spotřeba vzduchu (orient.)cca 3 m3 při 6barcca 3 m3 při 6 bar
Cyklonneano
