Tryskací kabiny s injektorovým systémem

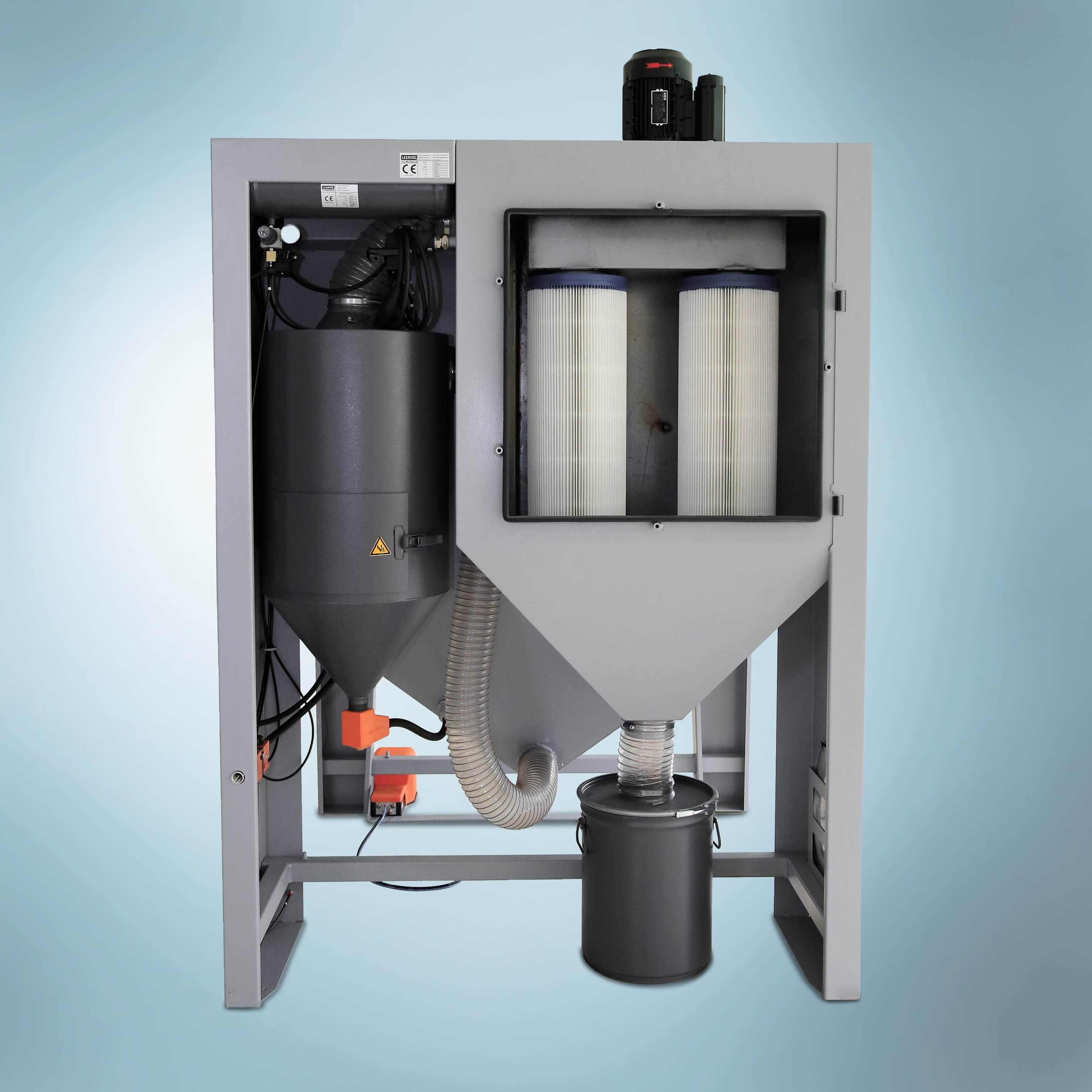

Tryskací kabiny DI jsou nejmodernější a nejkvalitnější kabiny z produktové řady. Tato kompaktní tryskací kabina je určena pro suché tryskání, injektorovým systémem, ergonomicky konstruovaná pro jednoduchou obsluhu vsedě nebo ve stoje, určena pro čištění, odstraňování vodního kamene, odstraňování otřepů, zdrsňování, zpevnění povrchu kuličkováním atd., pro tryskání všemi druhy kovových a inertních tryskacích médií. Kabina je, mimo jiné, vybavena plně automatický systémem recyklace tryskacího média a cyklonovým odlučovačem. Kabiny lze dovybavit např. otočným stolem či manipulačním kolejnicovým systémem s nosností až 500 kg, otvorem ve dveřích pro vkládání dlouhých dílů, otočným bubnem vč. ovládání a časovače pro automatické tryskání, atd.

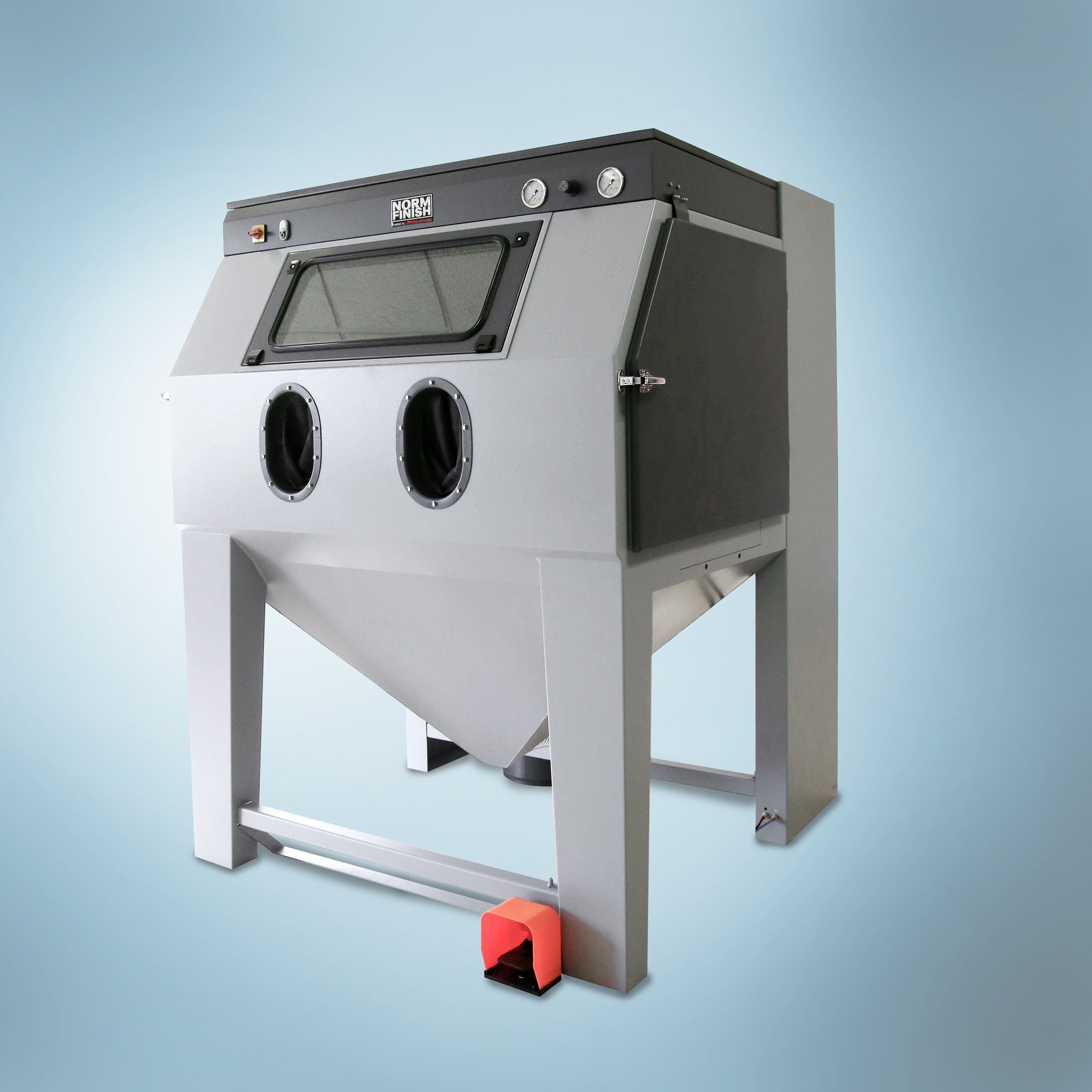

Normfinish DI12, DI14 a DI 17

Tryskací kabiny s injektorovým systémem.



  • kabina nevyžaduje žádné základy
  • kompaktní kabina, snadno přemístilená
  • plně integrovaný systém recyklace tryskacího média v cyklonovém odlučovači s regulovatelnou separací prachu
  • velkoplošné filtrační patrony s průběžným čištěním protitlakem ovládaným elektronicky
  • zbytkový obsah prachu ve výstupním vzduchu je menší než 1,8 mg/m3
  • elektrická přípojka 230V / 50Hz / 0,85 kW



TypNormfinish DI12Normfinish DI14Normfinish DI17
Typ tryskáníInjektorovéInjektorovéInjektorové
Rozměry celkově1250x1280x1970 mm1550x1380x1970 mm1850x2090x2360 mm
Rozměry tryskacího prostoru1100x800x740 mm1370x890x810 mm1700x1400x1100 mm
Rozměry dveří690x620 mm790x690 mm1290x990 mm
Pracovní výška810 mm810 mm790 mm
Hmotnost355 kg480 kg1140 kg
Maximální zátěž350 kg350 kg500 kg
Napájení230V/50Hz/0,85kW230V/50Hz/0,85kW3x400V/50Hz/3,3kW
Osvětlení1x22W LED1x22W LED2x50W LED
Filtrační patrony1x4 m22x4 m22x21 m2
Spotřeba vzduchu (orient.)cca 0,6 -1m3 při 6 barcca 0,6-1m3 při 6 barcca 0,8-1m3 při 6 bar
Cyklonanoanoano




Tryskací kabiny řady MI jsou ekonomičtější variantou injektorových tryskacích kabin. Ovšem i tato řada si zachovává vysokou kvalitu, robustní konstrukci ( zatížení 350 kg ), kompaktnost a řadu automatických technologií v oblasti filtrace a recyklace tryskacího média. Zároveň lze tyto kabiny dovybavit např. otočným stolem, manipulačním kolejnicovým systémem, nastavitelnými držáky trysek.......

Mistal Junior MI02, Mistral Junior a Mistral MI04

Tryskací kabiny s injektorovým systémem.

TypMistral Junior MI02Mistral JuniorMistral MI04
Typ tryskáníInjektorovéInjektorovéInjektorové
Rozměry celkově975x1260x1980mm1250x1280x1925 mm1225x1330x2090
Rozměry tryskacího prostoru790x790x790mm1110x800x860mm1105x795x874mm
Rozměry dveří690x750mm690x795mm696x745mm
Pracovní výška910mm860mm824mm
Hmotnost225kg265kg355kg
Maximální zátěž350kg350k350kg
Napájení230V/50Hz/0,65kW230V/50Hz/0,65kW230V/50Hz/0,85kW
Osvětlení2x18W2x18W2x18W
Filtrační patrony1x4m21x4m21x21m2
Spotřeba vzduchu (orient.)cca 0,6-1m3 při 6barcca 0,6-1m3 při 6barcca 0,6-1m3 při 6bar
Cyklonnene ne
